摘要： 执行eUSB2和USB2两种信令方案之间的转换。
NXP Semiconductors PTN3222 1端口eUSB2到USB2转接程序执行eUSB2和USB2信令方案之间的转换。NXP重驱动程序用于一侧有一个eUSB2接口，另一侧有一个USB2接口的系统。设备支持主机中继器、设备中继器和双角色中继器。
1端口eUSB2到USB2重驱动功能
符合USB2规范及相关ecn
符合eUSB2规范v1.1
支持主机中继器、设备中继器和双模中继器角色
支持所有USB2.0数据速率
低速运行(1.5Mbps)
全速运行(12Mbps)
高速运行(480Mbps)
支持对选定的一组寄存器访问的RAP访问
集成和可选的上拉和下拉电阻在eUSB2和USB2两端
信号完整性(SI)可配置
eUSB2 - Tx去强调，Rx均衡，Rx压制阈值，Tx输出摆动
USB2 - HS断开检测阈值，Rx压制阈值，Rx终止，Rx均衡，Tx去强调，Tx转换速率，Tx输出摆动
支持主机模式下BC1.2电源供应商CDP配置能力
低电流消耗
支持eUSB2和USB2电源管理
实现深度待机模式，最低功耗
鲁棒性特征
USB2数据引脚可耐受5.5V (DC) 24小时
USB2数据引脚可以承受短到GND的24小时
USB2数据引脚可以承受由于USB设备故障导致的DP/DN引脚碰撞
gpio和高速数据引脚是安全的
I(2)C目标接口支持标准模式、快速模式和快速模式加
电源- VDD3V3, VDD1V8
ESD HBM 2kV CDM 500V
工作环境温度范围-40℃~ +85℃

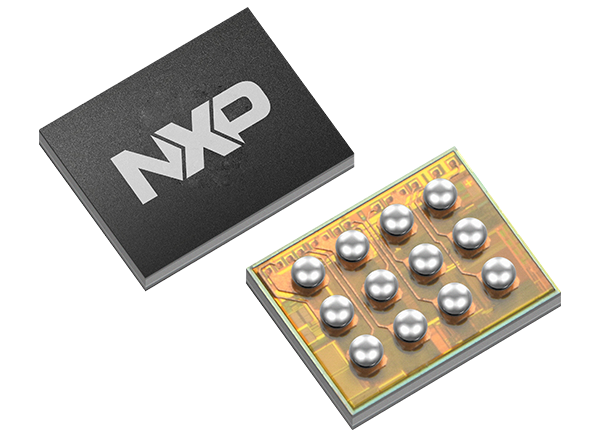

可提供WLCSP12和QFN12封装
eUSB2到USB2中继器功能，适用于标准A/标准B/ Micro-B/USB Type-C连接器场景的平台(如主机、设备、集线器、路由器、协议桥等)
您可以将中继器
设备中继器
双重角色中继器(在应用程序中动态确定)
