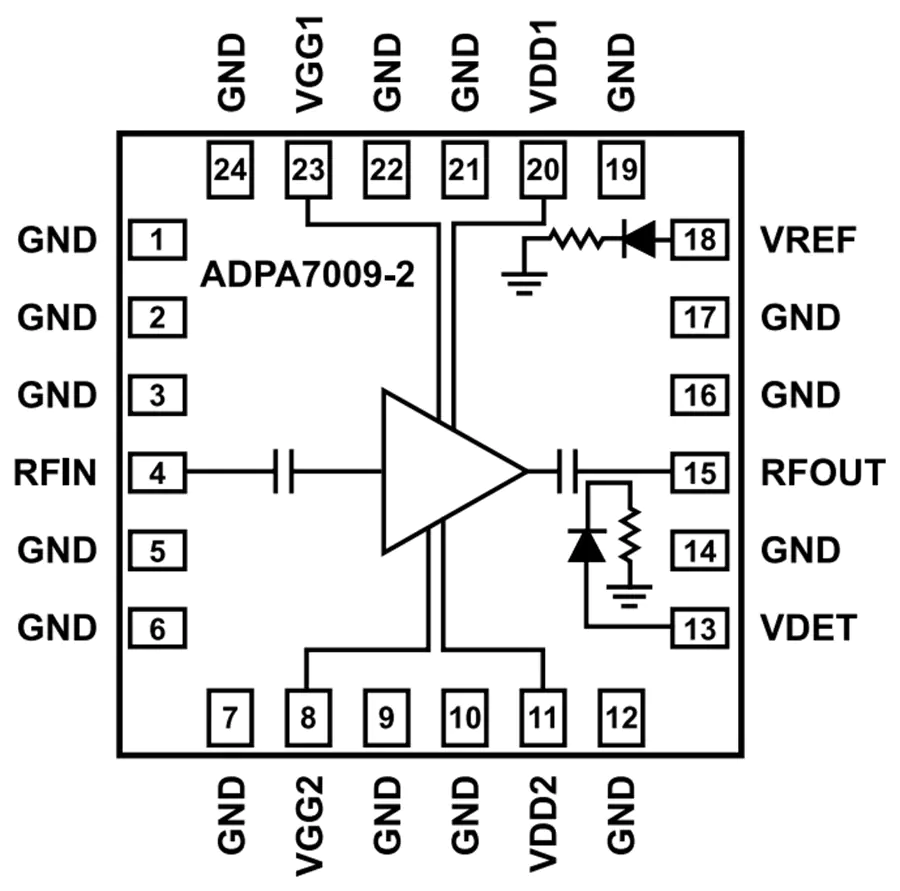

Analog Devices Inc.ADPA7009-2 GaAs pHEMT MMIC功率放大器是一种砷化镓(GaAs)、伪晶高电子迁移率晶体管(pHEMT)、单片微波集成电路(MMIC)、0.5W功率放大器。该设备集成了一个温度补偿的片上功率探测器，工作频率在20GHz到54GHz之间。该放大器的增益为17.5dB, 1dB压缩(OP1dB)输出功率为28dBm，在20GHz至35GHz时输出三阶截距(OIP3)为34.5dBm。ADPA7009-2需要850mA的5V电源电压(VDDx)。射频输入和输出是内部匹配和直流阻塞，便于集成到更高级别的组件。大多数典型操作所需的外部无源元件(交流耦合电容器和电源去耦电容器)都集成在一起，从而实现了小型、紧凑的印刷电路板(PCB)占地面积。模拟设备公司ADPA7009-2采用5.00mm × 5.00mm、24端子芯片阵列、小轮廓、无引线腔[LGA_CAV]封装。
