Analog Devices Inc.LTC9111工业SPoE PD控制器的介绍、特性、及应用

来源：HQBUY 发布时间：2022-12-29

摘要： 提供IEEE 803cg标准，宽2.3V至60V工作范围能力，极性校正。

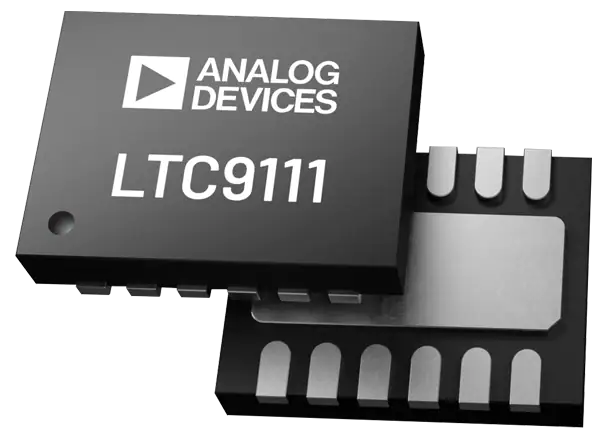

Analog Devices Inc.LTC9111工业单对以太网电源(SPoE)供电设备(PD)控制器是符合IEEE 802.3 g标准的设备，集成了3.5V备用调节器。这些控制器工作在宽输入电压范围从2.3V到60V，并支持串行通信分类协议(SCCP)。这种基于sccp的分类确保只有当连接有效的PD时，电源设备(PSE)才会施加完整的工作电压。LTC9111控制器在分类过程中驱动两个外部n通道MOSFET开关，以最小化存储电容的需求。这些LTC9111控制器理想地用于楼宇自动化、工厂自动化、安全系统和交通控制系统。

特性

符合IEEE 80803cg标准
宽2.3V至60V输入电压范围
支持串行通信分类协议(SCCP)
唤醒签名
集成3.5V待机稳压器

分类时的最大电流为150µA
驱动低侧桥式mosfet进行极性校正
电荷泵增强外部n沟道MOSFET
引脚可编程类配置
12针MSOP和DFN 4mm × 3mm封装

规范

-2V至100V最大供电电压范围
最大输入电压

SNS1和SNS2为-5V ~ 100V
-0.3V至5.5V用于CLASSC, CLASSV和SCCP

温度范围:

-40°C至+150°C工作结
-65°C至+150°C储存

最大输出电压:

LGATE1和LGATE2为-0.3V ~ 8V
-2V到100V for OUT
-0.3V到10V GATE到OUT
-0.3V到100V GATE
EN和STBY -0.3V ~ 5.5V

应用程序

楼宇自动化
工厂自动化

安全系统
交通控制系统
