德州仪器LM25143/LM25143- q1双降压DC/DC控制器的介绍、特性、及应用

来源：HQBUY 发布时间：2022-12-28

摘要： 源自宽vin范围控制器系列，适用于大电流单输出或双输出。

德州仪器LM25143/LM25143- q1双同步降压DC/DC控制器是由宽vin范围控制器系列衍生而来，适用于大电流单输出或双输出。LM25143采用交错，可堆叠，峰值电流模式控制架构，易于环路补偿，快速瞬态响应，优秀的负载和线路调节，以及与并联相位的精确电流共享，以获得更高的输出电流。高侧开关提供的大降压比(最低接通时间为65ns)可以直接从12V或24V输入转换到低压轨道，从而降低系统复杂性和成本。

TI LM25143/LM25143- q1双同步降压DC/DC控制器在低至3.5V的输入电压下降期间继续工作，如果需要，几乎100%占空比。该器件支持15μA空载静态电流，输出电压可调节，可延长电池供电系统的工作时间。此外，从开关稳压器的输出或其他可用电源为LM25143/LM25143- q1供电，可以实现更低的输入静态电流和功率损耗。LM25143-Q1器件通过AEC-Q100汽车应用认证。

特性

多功能同步降压DC/DC控制器

宽输入电压范围3.5V至42V
1%精确，固定3.3V, 5V或可调输出0.6V至36V
最高结温150°C
4 μ A典型的停机模式电流
一个典型的空载待机电流

两个交错的同步降压通道

双通道或单输出多相
65ns t(ON(min))用于高V(IN)/V(OUT)比
60ns t(OFF(min))为低落差

100kHz至2.2MHz切换频率

SYNC in和SYNC out功能
可选择二极管仿真或FPWM模式

使用LM25143与WEBENCH Power Designer创建自定义设计

功能性Safety-Capable

可用于辅助功能安全系统设计的文件

固有的保护功能，健壮的设计

分流或电感DCR电流传感
打嗝模式过流保护
独立的ENABLE和PGOOD功能
输出电压可调软启动
V(CC)， V(DDA)和栅极驱动UVLO保护
带滞后的热停机保护

针对CISPR 11和CISPR 32类B进行和辐射EMI要求进行优化

回转率控制自适应门驱动器
扩频减少峰值排放

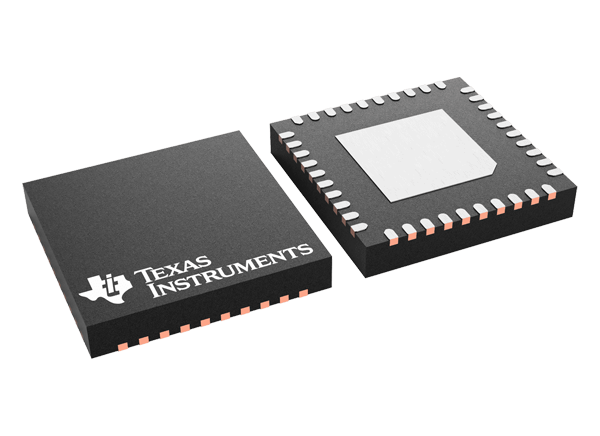

6mm × 6mm VQFN-40封装

应用程序

工业

24V总线系统
工厂自动化与控制
机器人
功率输出

个人电子产品

电脑外围设备

企业系统

高性能计算
