摘要： 短响应时间的设计明确为过零检测高压信号。

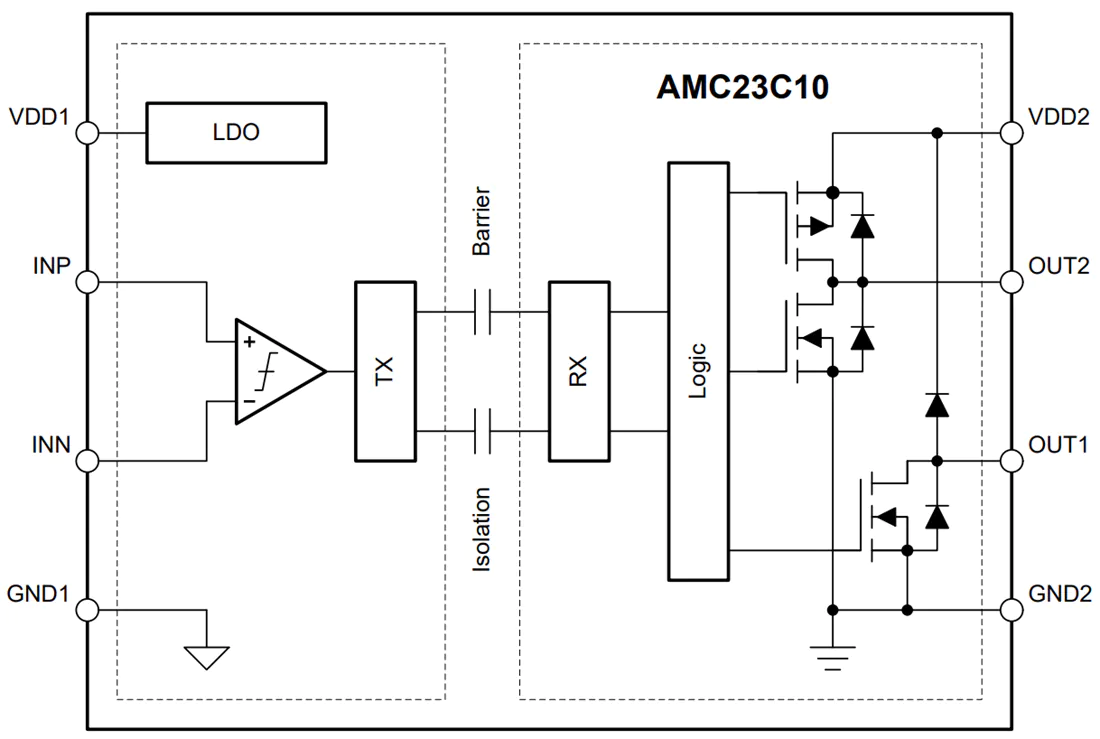

德州仪器AMC23C10精密隔离比较器具有短响应时间，专为必须从低压电路中电隔离的高压信号的过零检测而设计。开漏和推拉输出通过一个高度抗磁干扰的隔离屏障与输入电路分开。该屏障经认证，可根据VDE 0884-17和UL1577提供高达5kV(RMS)的加强电隔离。它还支持工作电压高达1kV(PK)。
该器件提供了一个开放漏极和一个推挽输出，传播延迟小于320ns。集成的低压降差(LDO)稳压器支持高压侧3V至27V的工作电压范围，允许比较器从各种电源供电。低压侧工作电压范围为2.7V ~ 5.5V。德州仪器AMC23C10采用8针宽体SOIC封装，可在-40°C至+125°C的扩展工业温度范围内使用。
3V至27V宽高侧供电范围
2.7V至5.5V低侧供电范围
±6mV (max)行程阈值误差
开漏和推挽输出
290ns (typ)传播延迟
高CMTI
开漏输出- 75V/ns (min)
推挽输出- 100V/ns (min)
安全认证
7000V(PK)加强隔离符合DIN EN IEC 60747-17 (VDE 0884-17)
5000V(RMS)隔离1分钟每UL1577
40°C至+125°C完全指定的扩展工业温度范围
过零检测和通用监测:
固态继电器(SSR)和断路器
工厂自动化与控制
楼宇自动化
电器
直流/直流转换器
