摘要: 在单通道中具有锁存免疫的精确开关,2:1 (SPDT)配置。

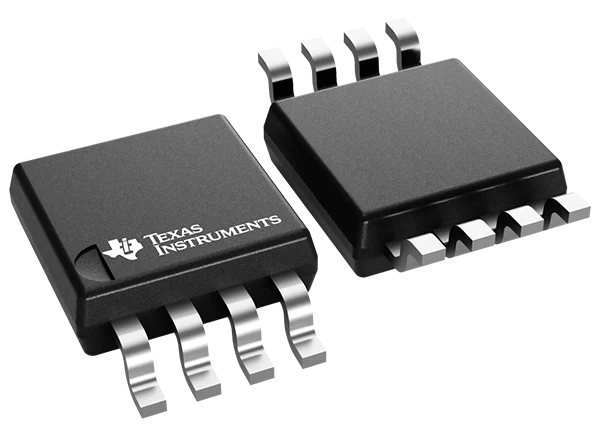

德州仪器TMUX7219M CMOS 2:1 (SPDT)精密开关是一种在单通道中具有闭锁免疫的精密开关,2:1 (SPDT)配置。该设备可以有单电源(4.5V至44V),双电源(±4.5V至±22V),或不对称电源(如V(DD) = 12V, V(SS) = -5V)。TMUX7219M支持源(Sx)和漏(D)引脚上的双向模拟和数字信号,范围从V(SS)到V(DD)。
德州仪器TMUX7219M可以通过控制EN引脚来启用或禁用。当禁用时,两个信号路径开关都是关闭的。当使能时,SEL引脚可用于打开信号路径1 (S1到D)或信号路径2 (S2到D)。所有逻辑控制输入支持1.8V到V(DD)的逻辑电平。该特性确保了在有效电源电压范围内工作时TTL和CMOS逻辑兼容性。故障安全逻辑电路允许控制引脚上的电压在供电引脚之前施加,保护设备免受潜在损坏。
±4.5V至±22V双电源范围
4.5V至44V单电源范围
工作温度为-55℃~ +125℃
2.1欧姆低导通电阻
-10pC低电荷注入
330mA(最大)大电流支持
封闭的免疫
1.8V逻辑兼容
逻辑引脚上集成上拉和下拉电阻
自动防故障装置的逻辑
轨到轨操作
双向信号路径
闭合开关
航空电子飞行控制单元
飞机座舱显示器
独立航电精密飞行控制
互连和配电箱
航空航天与国防
