德州仪器DRV8410双h桥电机驱动器的介绍、特性、及应用

来源：HQBUY 发布时间：2022-12-27

摘要： 管理一个或两个直流刷电机，一个步进电机，螺线管，或其他感性负载。

德州仪器DRV8410双h桥电机驱动器管理一个或两个直流刷电机，一个步进电机，螺线管，或其他感性负载。三充电泵使DRV8410的工作电压降至1.65V，适应1.8V的供电轨道和低电池条件。充电泵集成了所有电容，并提供100%的占空比运行。同时，输入和输出可以并联驱动大电流刷直流电机，RDS(ON)减半。该设备通过将内部参考电压与xISEN引脚上的电压进行比较来实现电流调节，该引脚与通过外部感应电阻的电机电流成正比。限制电流可以显著减少电机启动和失速条件下的大电流。

低功耗睡眠模式通过关闭大部分内部电路来实现超低的静态电流吸引。内部保护功能包括欠压、过流和过温。DRV8410是具有pin-to-pin，可伸缩R(DS(ON))选项的系列设备的一部分，以最小的设计更改支持各种负载。

特性

双h桥电机驱动器，可驱动-

一个双极步进电机
一个或两个有刷直流电机
螺线管和其他感性负载

HS + LS = 800毫欧(典型，25°C)低导通电阻
1.65V至11V宽供电电压范围
销对销兼容-

DRV8833有360毫欧/bridge
DRV8833C有1735毫欧/bridge
DRV8847有1000毫欧/bridge
DRV8411有400毫欧/bridge
DRV8411A有400毫欧/bridge

2.5A峰值高输出电流能力
PWM控制接口

支持1.8V、3.3V、5V逻辑输入
综合电流调节
低功率睡眠模式

在V(VM) = 5V, T(J) = +25°C时≤30nA

包装小，占地面积大

16针HTSSOP与PowerPAD ，5.0mm x 4.4mm
16针WQFN与PowerPAD ，3.0mm x 3.0mm

一体化防护特性

虚拟机欠压锁定(UVLO)
自动重试过流保护(OCP)
热停(TSD)
故障指示引脚(nFAULT)

应用程序

电动玩具
POS打印机
视频监控摄像头
办公自动化机器

游戏机器
机器人
电子智能锁
通用螺线管负载

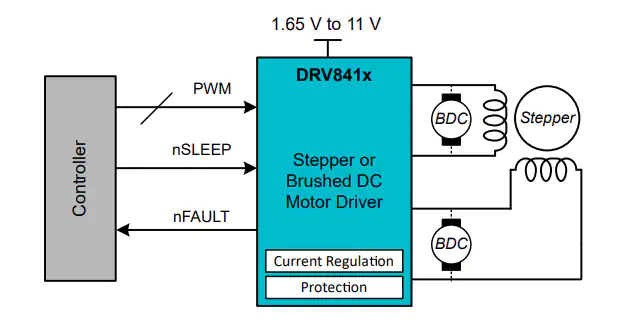

简化的示意图
