摘要： 设计用于快速，轻松地演示UCC14240-Q1 DC/DC转换器模块。

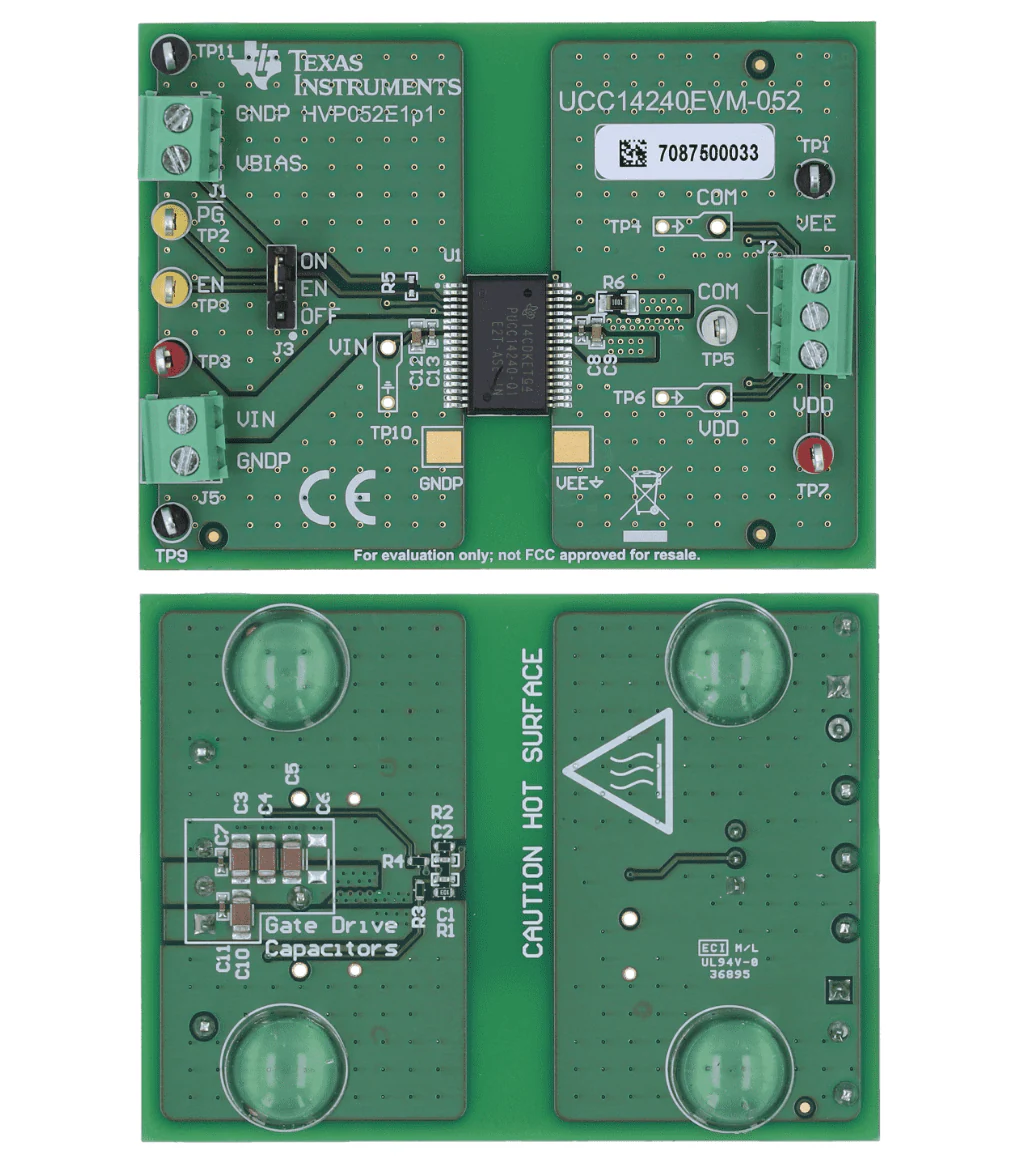

德州仪器UCC14240EVM-052评估模块旨在快速轻松地演示UCC14240-Q1 DC/DC转换器模块。该器件具有1.5W的3kV(RMS)，隔离电源在一个低尺寸，3.5mm，宽体SOIC集成封装。TI UCC14240EVM-052评估模块的工作电压为21V小于VIN小于27V，配置为V(DD) = +15V和V(EE) = -5V的双输出。它展示了在高压、工业和汽车逆变器、电池管理系统、充电站和各种隔离设备应用中，IGBT和SiC栅极驱动器ic所需的典型偏置电源电压。
UCC14240-Q1 1.5W DC/DC转换器模块，具有双V(DD)， V(EE)输出，用于SiC和IGBT门驱动器IC偏压
变压器，电源级和控制完全集成到一个低轮廓，12.8mm x 7.55mm x 3.55mm宽的机身，36脚SOIC封装
AEC-Q100，全额定功率可达105°C, 3.5pF隔离电容，SSM调频，低电磁辐射
3kV(RMS)隔离，输入OVP，输出OCP，限电，功率好，使能，集成软启动
EVM展示了在易于使用的测试平台中对SiC和IGBT栅极驱动偏压应用最重要的特性
