德州仪器INA296x超精密电流检测放大器的介绍、特性、及应用

来源：HQBUY 发布时间：2022-12-27

摘要： 测量宽-5V至110V共模范围内分流电阻的电压降。

德州仪器INA296x超精密电流检测放大器测量分流电阻在宽-5V至110V共模范围内的压降，与电源电压无关。高精度电流测量由低偏置电压(最大±10 μ V)和高直流CMRR(典型166dB)的组合而成，增益误差小(最大±0.01%)。双向INA296x专为高压直流测量和高速应用(如瞬态检测和快速过流保护)而设计，具有高1.1MHz信号带宽和快速沉降时间。

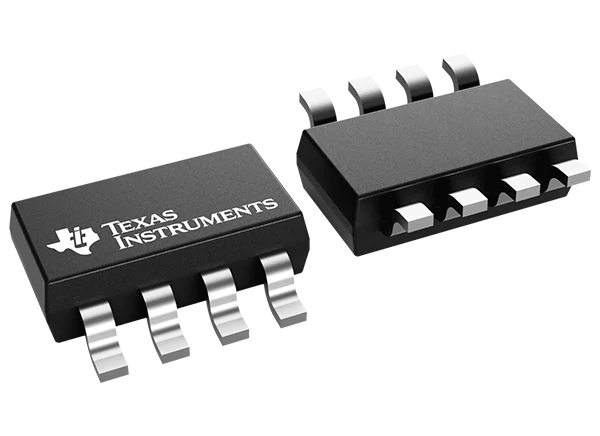

INA296x放大器在-40°C到+125°C的温度范围内工作，从单个2.7V到20V电源，同时获得2.5mA的电源电流。增益选项包括10V/V、20V/V、50V/V、100V/V和200V/V。多个增益选项允许在可用的并联电阻器值和宽输出动态范围要求之间进行优化。德州仪器INA296x电流检测放大器有8脚SOT-23 (2.90mm x 1.60mm)或8脚vsop (3.00mm(2))封装。

特性

宽共模电压范围

-5V到+110V工作
-20V到+120V生存

双向操作
高1.1MHz小信号带宽(所有增益)
最大的精确度

±10µV，±0.1µV/°C漂移版本A
±150µV，±0.5µV/°C漂移版本B
±0.01%，±1ppm/°C漂移版本A
±0.1%，±5ppm/°C漂移版本B
增益误差
补偿电压

8V/µs回转速率
1µs阶跃响应时间到1%
卓越的166dB CMRR
可用收益

INA296x1为10V/V
INA296x2为20V/V
INA296x3为50V/V
INA296x4为100V/V
200V/V为INA296x5

SOT23-8和VSSOP-8封装样式

应用程序

48V DC/DC转换器
48V电池管理系统(BMS)
测试和测量

宏遥控无线电单元
48V机架服务器
48V商业网络/服务器电源

规范

-5V ~ 110V共模电压范围
±10µV最大输入偏置
±0.1 μ V/C典型输入偏置漂移
10V/V, 20V/V, 50V/V, 100V/V和200V/V增益选项
0.01%增益误差
±1ppm/°C最大增益误差漂移

最低CMRR为150dB
1100千赫带宽
2.7V至20V供电电压范围
3mA最大智商
-40℃~ +125℃工作温度范围
