摘要： 栅极驱动器具有集成电荷泵，CSA，过流保护和自举二极管。

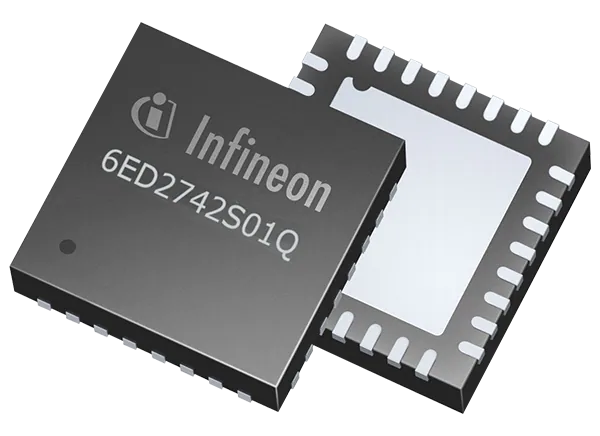

Infineon Technologies 6ED2742S01Q 160V预调节三相绝缘子上硅(SOI)栅极驱动器具有集成电荷泵，电流传感放大器，过流保护和自bootstrap二极管。集成自举二极管提供三个外部高侧充电自举电容器，并利用滴流充电泵实现100%占空比运行。5mm2 QFN-32封装组件提供欠压锁定，故障通信，自动故障清除和过流保护，具有可配置的阈值。输出驱动器提供高脉冲电流缓冲级，设计用于最小的驱动器交叉传导。在VSS和COM之间集成了一个电流传感运算放大器(具有可选增益)。英飞凌6ED2742S01Q栅极驱动器专为三相无刷直流电机驱动应用而设计。
+160V自举电压(VB节点)
浮动通道设计用于引导操作
集成电源管理单元(PMU)
线性预调节器，使宽输入VIN范围
集成电荷泵，稳定V(CC)
具有可选增益的集成电流检测放大器
集成过流保护，可选择V(REF)阈值
100%占空比运行，每高侧采用滴流泵
集成低R(ON)，超快速自举二极管
高、低侧独立欠压锁定
集成射击穿透保护内置死时间
多功能RFE引脚(使能，故障，自动故障清除)
集成短脉冲/噪声抑制输入滤波器
施密特触发输入滞后
3.3V, 5V输入逻辑兼容，输出与输入同相
环境温度范围-40℃~ +125℃
可在小占地QFN-32引线，5mm(2)封装
2kV人体ESD模型
通过无铅认证
机器人和工厂自动化中的伺服驱动器
通用低压驱动器或逆变器
电动滑板车，电动自行车和其他不需要汽车资质(LSEV)的电动车辆
电池供电的小家电(SHA)
商用和农用无人机
专业和消费者服务机器人
物流车辆(电子叉车，自动仓库机器人)
电池驱动的手持电动工具
园艺或室外动力设备(OPE)工具
