摘要: 设计利用NXP QN9090 SoC集成ARM Cortex -M4 MCU核心。

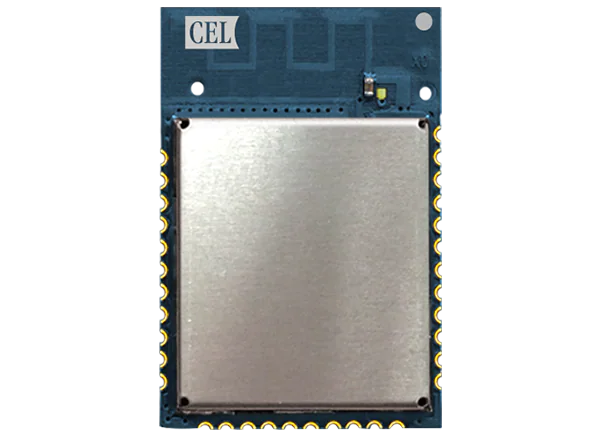

CEL CBT250 BLE/NFC模块利用NXP QN9090 SoC集成ARM Cortex -M4 MCU核心。这些BLUETOOTH 低能耗(BLE)和近场通信(NFC)模块支持BLE v5.0,同时承载最终用户应用程序。CBT250模块具有640 kB soc集成程序闪存和额外的8 Mb模块内闪存,以支持OTA FW更新和数据记录。典型应用包括工业、楼宇自动化、HVAC、互联家庭、智能能源、安全系统、C和I照明控制以及医疗。
无线功能:
R x I到4.3mA, 3.3V
T x I到20.3mA, 3.3V
深度睡眠到350nA,在IO时醒来
+10 dBm Tx
2 mbit / 1 mbit体育
-97dBm Rx灵敏度
8个同时连接
BT5.0:
低功耗:
远距离、广覆盖
NFC论坛类型2标签
开发工具和软件:
MCUXpresso IDE
GCC工具链
NXP SDK
CEL即插即用模块卡
CEL软件存储库
参考设计支持:
信标和接近报告器
在线旅行社客户
监视和通知服务器
硬币电池硬件参考设计
ARM Cortex M4, 1.64MB/640kB闪存,152kB SRAM
22 GPIO, 2 x I(2)C/SPI/USART, 10 x PWM, 8 ch 12位ADC
RTC、I2S、音频编解码器
PCB轨迹或RF等级
FCC / IC / CE认证
16.7毫米x 26.3毫米的尺寸
-40℃至105℃
工业
楼宇自动化
暖通空调
连接的家庭
智能能源
安全系统
C和I照明控制
医疗
