摘要： 包括一个独特的热管理设计，以降低温度上升。

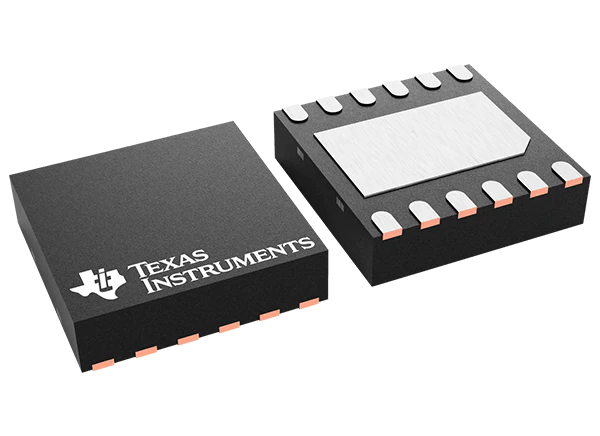

德州仪器TPS92622-Q1汽车LED驱动器包括一个独特的热管理设计，以降低温度上升。汽车电池为双通道LED驱动器提供显著的电压变化，以输出每通道高达150mA的全电流负载。外部并联电阻被用来分担输出电流和耗散驱动器的功率。TPS92622-Q1全面诊断功能包括LED开路，短路到地电路和设备过温保护。
TPS92622-Q1的一故障全故障特性可以与其他LED驱动器协同工作，如TPS9261x-Q1、TPS9262x-Q1、TPS9263x-Q1和TPS92830-Q1器件，以管理不同的需求。
AEC-Q100适用于汽车应用:
温度等级1:-40℃~ +125℃，T(A)
宽输入电压范围4.5V至40V
热共享由一个外部分流电阻
故障模式供电电流低
二、高精度电流调节:
每通道电流输出可达150mA
在整个温度范围内±5%的精度
电阻独立电流设置
独立的PWM引脚亮度控制
350mV的低落差电压为150mA最大落差
诊断和保护
LED开路自动恢复
LED短到地自动恢复
启用可调阈值诊断
故障总线可配置为单故障-全故障或单故障-通道关闭(N-1)
热关机
操作结温范围-40°C至+150°C
汽车外后灯
车尾灯
进入高安装停止灯
标志
汽车外小灯
门把手
盲点检测指标
充电口
汽车内饰灯
开销控制台
台灯
通用LED驱动应用
