摘要： TPA3223的完整参考设计，可用于评估和特殊监听。

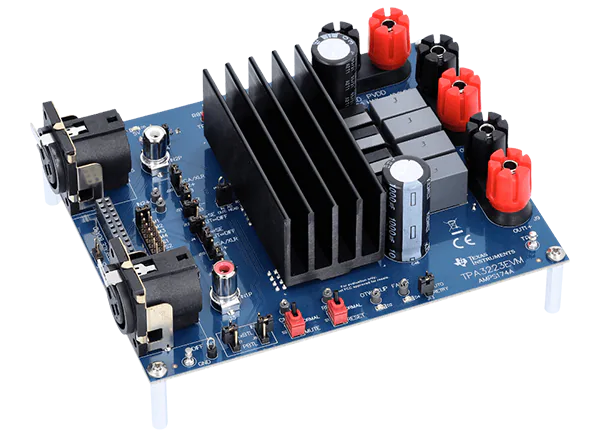

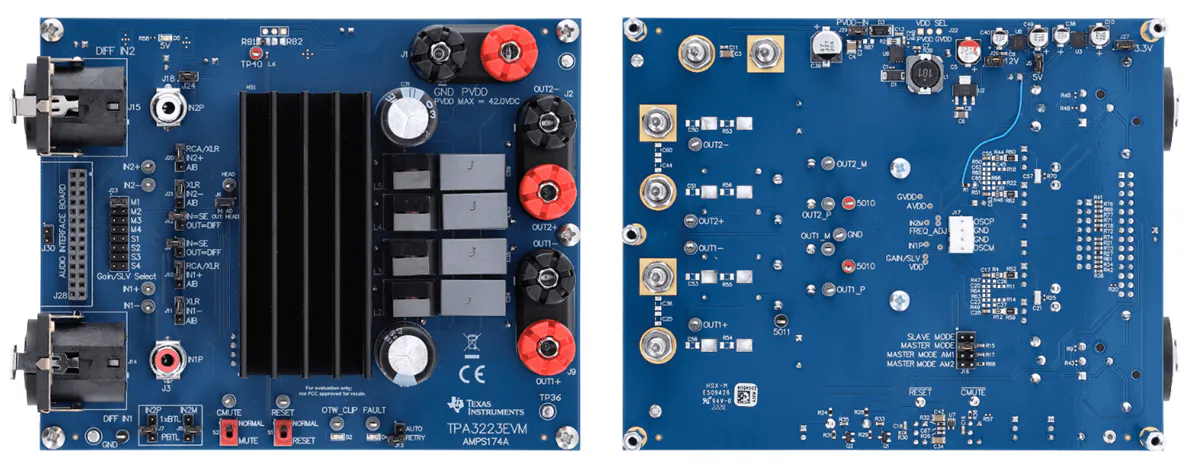

德州仪器TPA3223EVM评估模块演示了TPA3223嵌入式集成电路。TPA3223EVM是TPA3223的完整参考设计，可用于评估和特殊监听。TPA3223单声道高清模拟输入，d类放大器在全功率，空闲和待机时提供高效的操作。TPA3223具有闭环反馈，允许整个音频波段的低失真，并提供出色的音质。TPA3223工作在AD调制和驱动高达2 × 200W到4欧姆负载或1 × 400W到2欧姆负载。
TI TPA3223EVM具有从20dB到36dB的可调增益设置，允许具有1V(rms)到2V(rms)单端/差分模拟输入接口的灵活输入信号。该设备支持2个BTL(立体声)输出通道或1个PBTL(单声道)输出通道配置。
立体声高清音频评估模块
设备集成支持单端(SE)和差分模拟输入信号
集成保护系统(短路、夹紧、热)
支持BTL和PBTL输出配置
方便的XLR输入连接差分输入
TPA3223EVM
电源5A ~ 14A, 12V(DC) ~ 45V(DC)
两个3欧姆到8欧姆的扬声器或电阻负载(确保扬声器/负载的大小适合所需的功率输出)
四个扬声器，香蕉线
4根XLR或2根RCA输入线缆
模拟输出声源
