STMicroelectronics STM32C0316-DK发现套件的介绍、特性、及应用

来源：HQBUY 发布时间：2023-03-10

摘要： 提供相应的kernel - c031c6板的替代功能。

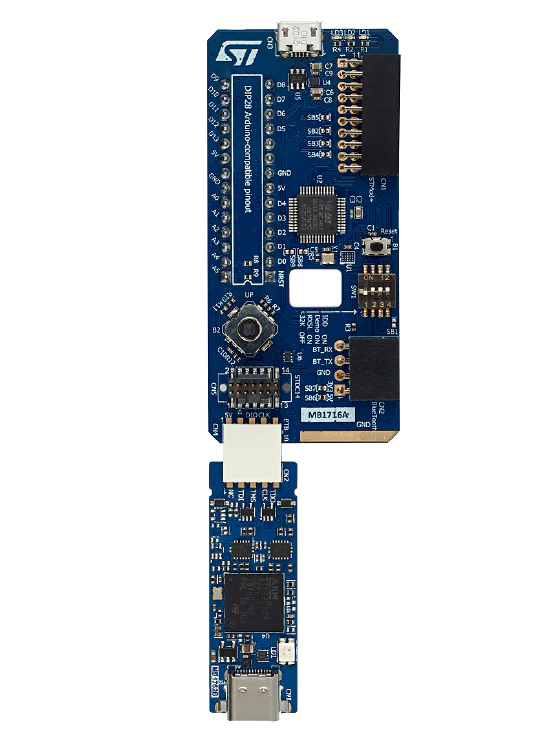

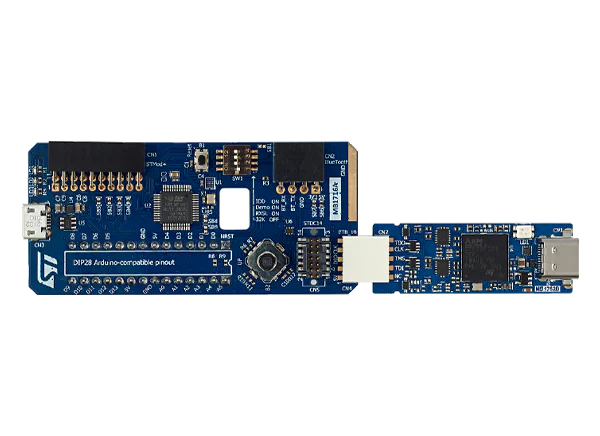

STMicroelectronics STM32C0316-DK Discovery Kit提供了对应的NUCLEO-C031C6板的替代功能。STM32C0微控制器的标准20针布局是用户可访问的。用户可以通过断开调试探针来覆盖SWD调试引脚。此外，5路模拟岩石开关和LED可以覆盖一个滑动开关提供给用户。DIP28连接器允许所有引脚可用。用户选择头类型。用于RTC的32768Hz板载1针时钟发生器允许使用滑动开关进行切割。

STM32C0316-DK发现套件有助于从8位迁移到STM32C0微控制器，以及在STM32C0和STM32G0微控制器之间迁移。

DIP28引脚设计尽可能与ATMEGA328 8位微控制器兼容。LQFP48芯片兼容STM32G031/071/0B1微控制器，而UFQFPN20芯片兼容STM32C01微控制器。最后，WLCSP20足迹兼容STM32G051微控制器。当源电压超过3.3V时，5V至3.3V稳压器会自行旁路。调试探头电平移位器将调试信号电平修改为目标微控制器供电电压。
