摘要: 提供4.5V至17V宽输入电压范围与8A电流。
二极管AP62800降压转换器提供4.5V至17V宽输入电压范围与8A电流。AP62800完全集成了22毫欧高侧功率MOSFET和10毫欧低侧功率MOSFET,可实现高效降压DC-DC转换。该转换器易于使用,通过恒定通时(COT)控制最小化外部元件计数,实现快速瞬态响应,易于环路稳定和低输出电压纹波。
二极管AP62800降压转换器的设计是优化的电磁干扰(EMI)减少。该器件具有专有的门驱动方案,可以在不牺牲MOSFET开关时间的情况下抵抗开关节点的铃音,从而降低了由MOSFET开关引起的高频辐射EMI噪声。

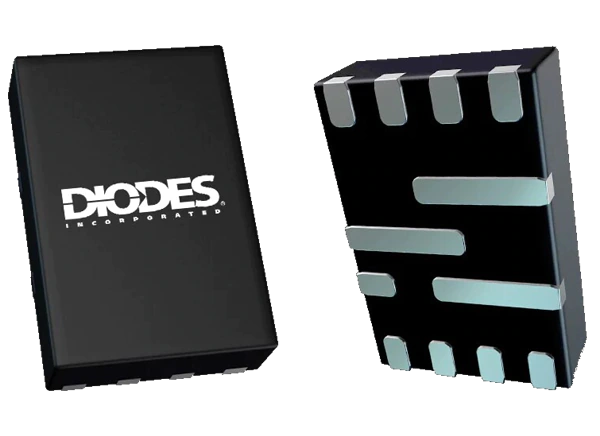

AP62800封装在V-QFN2030-12 (Type a)封装中。
4.5V至17V V(IN)
输出电压(V(OUT)) 0.6V至7V
8A连续输出电流
0.6V±1%参考电压
195μA静止电流
可选开关频率400kHz, 800kHz,或1.2MHz
可选择的操作模式
脉冲频率调制(PFM)
超声波模式(USM)
脉宽调制(PWM)
可编程软启动时间
专有的门驱动器设计,最好的EMI减少
电源良好的指示器5毫欧内部上拉电阻
精确使能阈值调整UVLO
保护电路
欠压锁定(UVLO)
每周期谷限电流
热关机
完全无铅,完全符合RoHS标准
无卤素和锑,“绿色”设备
5V和12V分布式电源母线
电视机及显示器
白色家电和小家电
FPGA, DSP和ASIC供应
家音频
网络系统
游戏控制台
消费电子产品
一般用途装载点
