TE Connectivity条子互连SFF-TA-1002的介绍、特性、及应用

来源:HQBUY 发布时间:2023-03-10

摘要: TE Connectivity针对SFF-TA-1002的银色互连是具有高度设计灵活性的垂直和直角连接器和电缆解决方案。

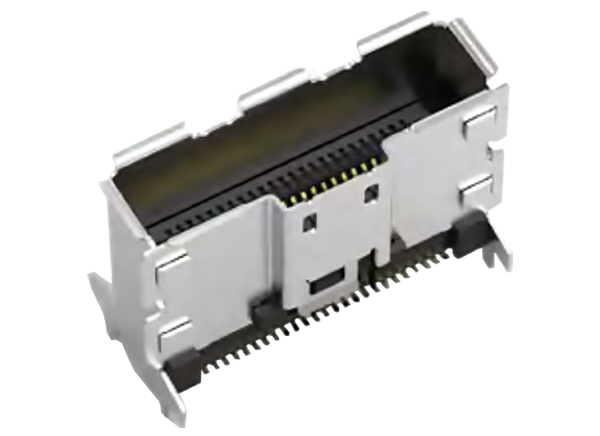

TE Connectivity针对SFF-TA-1002的银色互连是具有高度设计灵活性的垂直和直角连接器和电缆解决方案。这些SFF-TA-1002的互连支持通过PCIe Gen 5的高速,并具有PCIe Gen 6, PCIe Gen 7/ 128Gbps的路线图。SFF-TA-1002标准定义了服务器和存储设备的垂直、直角、跨式安装和正交连接器。SFF-TA-1002引脚支持EDSFF, PCIe, OCP网卡等标准。SFF-TA-1002的Sliver互连具有标准化的设计,通过整合分散的引脚和速度,实现了简单的设计和多源。SFF-TA-1002的这些互连支持当前和未来的带宽需求,无需重新认证和重新设计。典型应用包括内部电缆解决方案、PCB卡边缘(BTB)解决方案、网络设备、服务器、交换机、路由器、高性能计算(HPC)、无线基站和无线电。


特性

  • 通过灵活的安装选项提供电缆组件,实现设计的灵活性:

    • 垂直和水平安装耳设计

  • 支持高速度和密度的下一代硅

  • 标准化设计

  • 支持以太网、PCIe、SAS、SATA、ib等自定义协议

  • 降低设计成本

  • 高性能卡边连接器SFF-TA-1002

  • 带有按钮和拉扣功能的电缆组件


规范

  • 20mV额定电压

  • 直流最大额定电流100mA

  • -55℃~ 105℃工作温度范围

  • 交配力和非交配力:

    • 最大转速25.4mm/Min


应用程序

  • 数据中心及网络设备:

    • 服务器

    • 开关

    • 路由器

    • 高性能计算(HPC)

    • 存储设备

    • 无线基站和无线电

  • 内部电缆解决方案:

    • 芯片对芯片

    • 芯片到I/O

    • 芯片到背板

    • 板对板

  • PCB卡边缘(BTB)解决方案

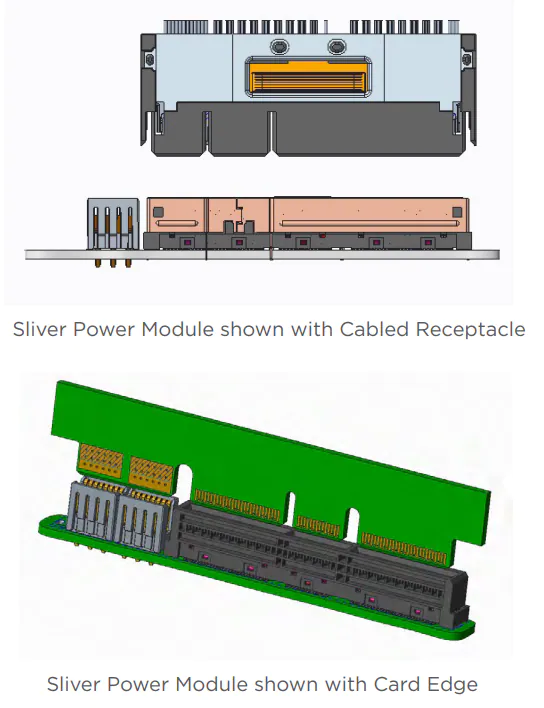

银色电源模块


银色电源模块可以与任何SFF-TA-1002垂直连接器一起使用。它遵循与EDSFF相同的接口,可与卡边或电缆插座一起使用。


声明:本文观点仅代表作者本人,不代表华强商城的观点和立场。如有侵权或者其他问题,请联系本站修改或删除。
