摘要： 高侧功率开关，回转速率控制，三态软启动，主动输出放电路径。

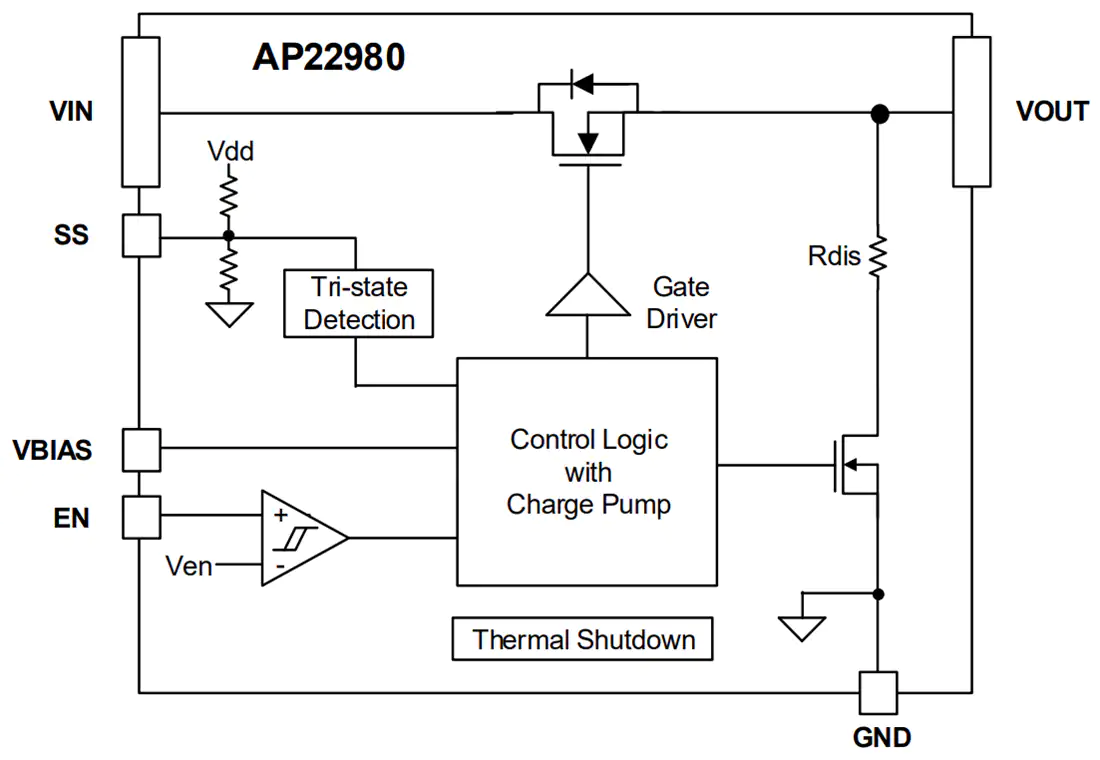

二极管AP22980 6V/6A低R(ON)电源开关是一种单通道高侧电源开关，具有转换速率控制，三态软启动，并具有紧凑的主动输出放电路径。AP22980包含一个n通道MOSFET，支持6A的最大连续电流，工作在0.285V至5.5V的输入范围内。宽输入电压范围和大电流能力使该设备能够用于各种系统和应用。AP22980具有典型5.1毫欧的超低on电阻，可以最大限度地降低电压降和功率损失。
60 μ A(典型)的低静止电源电流使其非常适合考虑待机功耗的系统。AP22980通过SS引脚的三态逻辑输入提供多个V(OUT)转换速率，不需要外部组件。AP22980有一个50欧姆片上电阻，当开关被禁用时，用于快速输出放电，以避免下游负载因浮动状态引起的未知状态。如果结温超过+150°C，则触发过温保护电路，从而保护AP22980和下游电路免受潜在损坏。二极管公司AP22980采用W-QFN1520-10封装。
集成单通道负载开关
285V to V(BIAS)(最高5.5V)输入电压范围
2V至5.5V V(BIAS)电压范围
5.1毫欧 (typ.)低R(ON) (V(BIAS) = 5V)
最大持续电流
低静止电流60 μ A(典型)
V(IN) = 3.3V时的三态转换速率控制
15mV/µs (V(SS) =浮动)
2mV/µs (V(SS) = HIGH)
1mV/µs (V(SS) = LOW)
快速输出放电(QOD)
低压逻辑使能
2V/1.8V/2.5V/3.3V逻辑兼容
主动HIGH操作
热关机
2kV HBM和1kV CDM的ESD保护
包装尺寸较小(W-QFN1520-10)
完全无铅，完全符合RoHS标准
无卤无锑“绿色”设备
固态硬盘(SSD)
笔记本电脑、台式电脑
平板电脑
服务器
