德州仪器UCC14240-Q1汽车DC-DC模块的介绍、特性、及应用

来源：HQBUY 发布时间：2023-03-06

摘要： 高隔离电压(3kVRMS) DC/DC模块，为IGBT或SiC栅极驱动器提供电源。

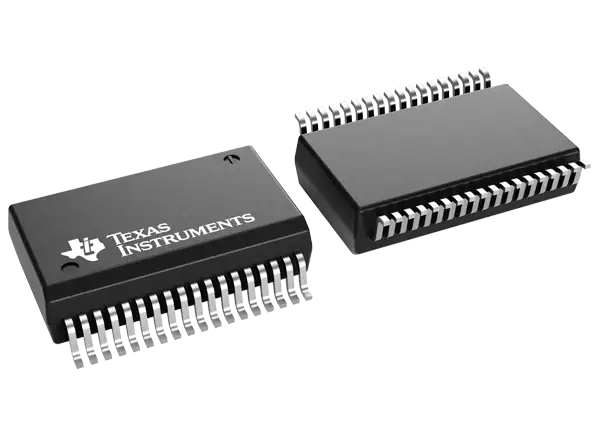

Texas Instruments UCC14240-Q1稳压汽车DC-DC模块是一种高隔离电压(3kV(RMS)) DC/DC模块，旨在为IGBT或SiC栅极驱动器提供电源。高精度的输出电压为更高的系统效率提供更好的通道增强，而不会过度强调功率器件门。UCC14240-Q1模块集成了变压器和具有专有架构的DC/DC控制器，以实现高效率和低排放。

UCC14240-Q1提供超过1.5W(典型)的高效隔离输出功率，包括片上设备保护，并且需要最少的外部组件。其他特性包括输入欠压锁定、过压锁定、输出电压功率良好比较器、过温停机、软启动定时、可调隔离正、负输出电压、使能引脚和开漏输出功率良好引脚。

特性

AEC-Q100适用于汽车应用
全集成高效隔离DC/DC变换器和隔离变压器
隔离DC/DC驱动

igbt
SiC场效应晶体管

在TA = +105°C时输出功率大于1.5W
21V至27V输入电压范围，绝对最大32V
输出电压可调(带外接电阻)

18V至25V，全温度范围内±1.3% (VDD-VEE)
从2.5V到(VDD - VEE)，±1.3% (COM-VEE)

低电磁辐射
CMTI大于150kV/µs
36针，12.8mm x 10.3mm x 3.55mm SOIC封装

保护

UVLO
OVLO
能力好
软启动
短路
功率极限
过热现象

安全认证

5657V(PK)隔离按DIN V VDE V 0884- 11:17 -01
3000V(RMS)隔离1分钟，符合UL 1577
UL认证符合IEC 60950-1, IEC 62368-1和IEC 60601-1终端设备标准
CQC认证符合GB4943.1-2011

应用程序

混合动力、电动和动力系统(EV/HEV)

汽车DC-DC转换器
EV/HEV逆变器和电机控制
电动汽车充电站电源模块
机载(OBC)和无线充电器

网格基础设施

直流充电(桩)站
字符串逆变器

马达驱动器
机器人伺服驱动

框图
