摘要： 一种包括施密特触发输入的单比特电压电平转换装置。

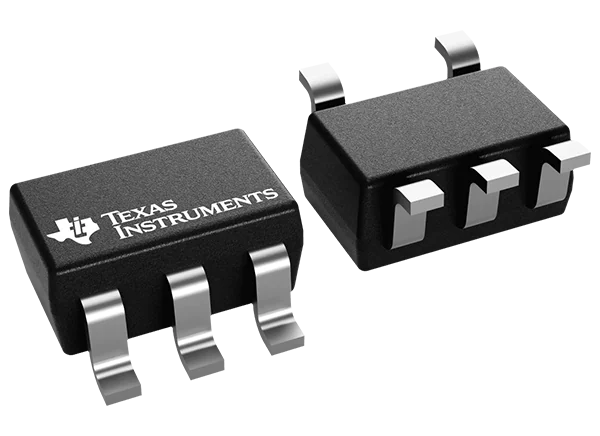

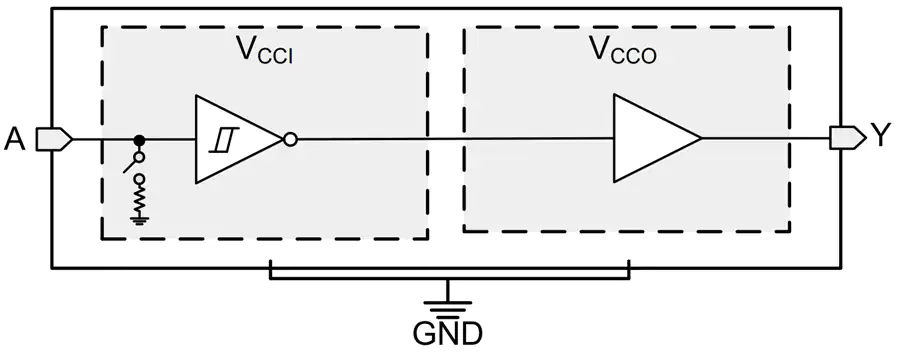

德州仪器SN74LXC1T14/SN74LXC1T14- q1逆变转换器是单比特电压级转换设备，包括施密特触发器输入。器件的输入引脚A参照V(CCI)逻辑电平，输出引脚Y参照V(CCO)逻辑电平。输入引脚A可以接受1.1V至5.5V的电压，并可以直接连接到V(CCI)或GND。德州仪器SN74LXC1T14/SN74LXC1T14- q1确保低功耗，完全适用于使用Ioff的部分下电应用。当设备断电时，Ioff电路使输出失效。该特性可以抑制电流回流到设备中，防止损坏设备。
完全可配置的双导轨设计允许每个端口在1.1V到5.5V之间工作
稳健，无故障的电源序列
高达420Mbps支持3.3V至5.0V
施密特触发输入允许缓慢或有噪声的输入
输入集成动态下拉电阻有助于减少外部元件数量
高驱动强度(5V时高达32mA)
低功耗
3 μ A最大(25°C)
6µA最大值(-40°C至125°C)
V(CC)隔离和V(CC)断开(I(离浮))特性
如果V(CC)电源小于100mV或断开，所有I/O都会被拉下来，然后变成高阻抗
不管电源电压如何，过压耐受输入可接受最高5.5V的电压。
I(off)支持部分下电模式操作
工作温度-40°C至+125°C
闭锁性能超过100 mA每JESD 78, II类
静电保护超过JESD 22
4000V人体模型
1000V充电设备型号
AEC-Q100适用于汽车应用
消除缓慢或有噪声的输入信号
驱动指示灯led或蜂鸣器
松开机械开关
通用I/O (GPIO)电平转换
SN74LXC1T14-Q1
SN74LXC1T14
