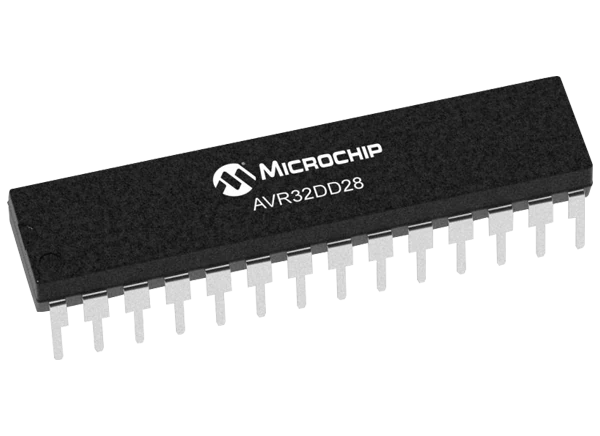

摘要： 利用AVR CPU与硬件倍增器运行在时钟速度高达24MHz。
Microchip Technology AVR16/32DD28/32 AVR DD微控制器利用AVR CPU，硬件倍增器运行时钟速度高达24MHz，具有高达32KB的Flash，高达4KB的SRAM和256字节的EEPROM。
AVR16/32DD28/32实现了Microchip Technology的当前技术，具有灵活和低功耗的架构，包括事件系统，智能模拟功能和先进的数字外设。AVR16/32DD28/32微控制器采用28脚或32脚封装。
AVR CPU
运行频率高达24MHz
单周期I/O访问
两级中断控制器
双周期硬件倍增器
电源电压范围1.8V至5.5V
记忆
Flash循环1000次
10万循环EEPROM
高达32KB的系统内自编程闪存
256 b eepm
高达4KB的SRAM
非易失性存储器中的用户行32B，可以在芯片擦除期间保存数据，并且可以在设备锁定时进行编程
写/擦除耐力
数据保存40年，在+55°C
系统
空闲时，所有外设都在运行，以便立即唤醒
待机时可配置所选外设的操作
断电，完全数据保留
高精度内高频振荡器，可选频率高达24MHz (OSCHF)
内部锁相环高达48MHz，用于D型定时器/计数器(锁相环)的高频操作
32.768kHz超低功耗内部振荡器(OSC32K)
32.768kHz外接晶体振荡器(XOSC32K)
外部时钟输入
具有时钟故障检测的外部高频晶体振荡器(XOSCHF)
自动调谐提高内部振荡器的精度
上电复位(POR)电路
browout检测器(BOD)
时钟选项
单脚统一程序和调试接口(UPDI)
三种睡眠模式
自动循环冗余检查(CRC)闪存扫描
看门狗定时器(WDT)与窗口模式和一个单独的片上振荡器
所有通用引脚的外部中断
外围设备
主机/客户端同时操作(双模式)
飞利浦I(2)C兼容
标准模式(Sm, 100kHz)
快速模式(Fm, 400kHz)
快速模式+ (Fm+， 1MHz) (1)
RS-485、LIN客户端、主机SPI、IrDA等操作方式
分数波特率发生器，自动波特，和帧开始检测
1x 16位定时器/计数器类型A (TCA)， 3x比较通道用于PWM和波形生成
3x 16位定时器/计数器类型B (TCB)，具有输入捕获和信号测量
1x 12位PWM定时器/计数器类型D (TCD)优化的功率控制
1x 16位实时计数器(RTC)，可以从外部晶体或内部振荡器运行
2 x USARTs
1x SPI与主机/客户端操作模式
1x双线接口(TWI)，具有双地址匹配
事件系统的CPU独立和可预测的外部信号
带有4倍可编程查找表的可配置自定义逻辑(CCL)
1x 12位差分130ksps模数转换器(ADC)
1 × 10位数模转换器(DAC)
1x模拟比较器(AC)
1 ×零交叉检测器(ZCD)
内部1.024V, 2.048V, 2.500V和4.096V电压参考和外部参考选项(VREF)
I/O和包
I/O C口多电压I/O (MVIO)
可选择输入电压阈值
多达27/26个可编程I/O引脚
32脚VQFN 5mm x 5mm和TQFP 7mm x 7mm
28针SPDIP, SSOP, SOIC和VQFN
温度范围
-40°C至+85°C工业
-40°C到+125°C
