意法半导体STM32WBA5多协议无线无线mcu的介绍、特性、及应用

来源：HQBUY 发布时间：2023-04-26

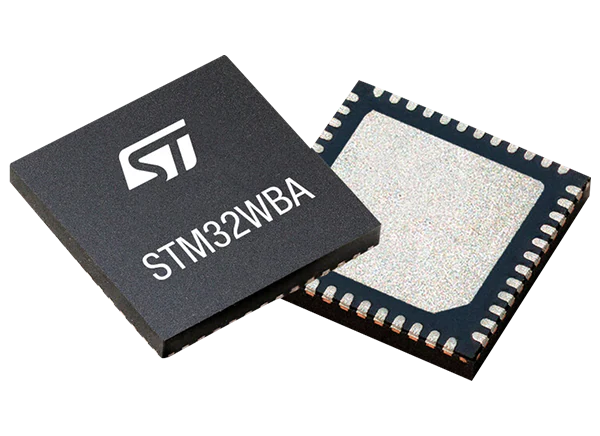

摘要： STMicroelectronics STM32WBA5多协议无线无线电mcu嵌入一个强大的超低功耗无线电，符合BLUETOOTH 低能量SIG规范5.3或IEEE 802.15.4-2011。

STMicroelectronics STM32WBA5多协议无线无线电mcu嵌入一个强大的超低功耗无线电，符合BLUETOOTH 低能量SIG规范5.3或IEEE 802.15.4-2011。专用的Arm Cortex -M0+执行实时底层操作。超低功耗器件基于高性能Arm Cortex -M4 32位RISC核心，工作频率高达64MHz。STM32WB5x mcu工作在-10°C至+85°C(+105°C结)的温度范围内，电源为2.0V至3.6V。48针UFQFPN封装器件具有一个USART (ISO 7816, IrDA, Modbus和智能卡模式)，一个I(2)C (SMBus/PMBus)和一个高达32MHz的SPI。

特性

ST先进专利技术
广播

-96dBm(蓝牙低能量1Mbps)
内部-100 dbm(802.15.4)提供服务
2.4 ghz
射频收发器支持BLUETOOTH 5.3规范或IEEE 802.15.4-2011 PHY和MAC，支持Thread和Zigbee 3.0
接收灵敏度
可编程输出功率高达+4dBm与1dB步长
集成balun，降低BOM
支持1Mbps
支持广告推广
专用Arm 32位Cortex M0+ CPU用于实时无线电层
精确的RSSI，使电源控制
适用于要求符合无线电频率法规ETSI EN 300 328, EN 300 440, FCC CFR47 Part 15和ARIB STD-T66的系统
支持外部PA
可提供集成无源器件(IPD)配套芯片，用于优化匹配方案(MLPF-WB-01E3)

超低功耗平台

2.0V ~ 3.6V电源
-10°C至+85°C温度范围
14nA关机模式
700nA待机模式+ RTC + 32KB RAM
2.25µA停止模式+ RTC + 128KB RAM
无线电:Rx 7.9mA / Tx在0dBm 8.8mA

Arm 32位Cortex -M4 CPU，带FPU，自适应实时加速器(ART 加速器)，允许从闪存执行0等待状态，频率高达64MHz, MPU, 80 DMIPS和DSP指令
性能基准测试

1.25 DMIPS/MHz (Drystone 2.1)
219.48 CoreMark (3.43 CoreMark/MHz在64MHz)

303 ULPMark CP能源基准
供电和复位管理

超安全，低功耗BOR(限电复位)，具有5倍可选阈值
超低功耗/ PDR运动
可编程电压检测器(PVD)
V(BAT)模式，带有RTC和备份寄存器

时钟源

32MHz晶体振荡器集成微调电容器(无线电和CPU时钟)
32kHz RTC晶体振荡器(LSE)
内部低功率32kHz(±5%)RC (LSI1)
内部低功率32kHz(稳定性±500ppm) RC (LSI2)
内部多速100kHz至48MHz振荡器，LSE自动调整(精度优于±0.25%)
高速内部16MHz工厂修剪RC(±1%)
系统时钟和ADC的1x锁相环

内存

1MB闪存，具有扇区保护(PCROP)，防止R/W操作，支持无线电堆栈和应用程序
128KB SRAM，包括64KB硬件奇偶校验
20x 32位备份寄存器
支持USART, SPI和I(2)C接口的引导加载程序
OTA(空中)BLUETOOTH低能耗和802.15.4更新
1-Kbyte(128个双字)OTP

丰富的模拟外设(低至2.0V)， 12位ADC 2.13Msps，最高16位硬件过采样，200µA/Msps
系统外围设备

处理器间通信控制器(IPCC)，用于与BLUETOOTH低能耗和802.15.4通信
用于cpu间资源共享的HW信号量
1x DMA控制器(7x通道)支持ADC, SPI, I(2)C, USART, AES和定时器
1x USART (ISO 7816, IrDA, SPI Master, Modbus和智能卡模式)
1x SPI 32Mbit/s
1x I(2)C (SMBus/PMBus )
1x 16位，4通道高级定时器
2x 16位，2通道定时器
1x 32位，4通道定时器
2x 16位超低功耗定时器
1x独立Systick
1倍独立看门狗
1倍窗看门狗

安全性和ID

蓝牙低能耗和802.15.4 SW堆栈的安全固件安装(SFI)
2倍硬件加密AES最大256位应用，BLUETOOTH低能耗和IEEE802.15.4
客户密钥存储/密钥管理器服务
HW公钥授权(PKA)
密码算法:RSA, Diffie-Helman, ECC over GF(p)
真随机数发生器(RNG)
防升降操作的扇区保护(PCROP)
CRC计算单元
模具信息:96位唯一ID
IEEE 64位唯一ID，可派生802.15.4 64位和BLUETOOTH低能量48位EUI

高达30倍的快速I/ o，其中28倍的5v耐受性
开发支持

串行连线调试(SWD)， JTAG为应用处理器
应用交叉触发器

包装符合ECOPACK2标准
