德州仪器LMQ664x0/LMQ664x0- q1降压转换器的介绍、特性、及应用

来源：HQBUY 发布时间：2023-04-27

摘要： 德州仪器LMQ664x0/LMQ664x0- q1同步降压转换器是一种小型36V, 3A(可在2A和1A变体)同步降压DC/DC转换器，集成旁路和自举电容器。

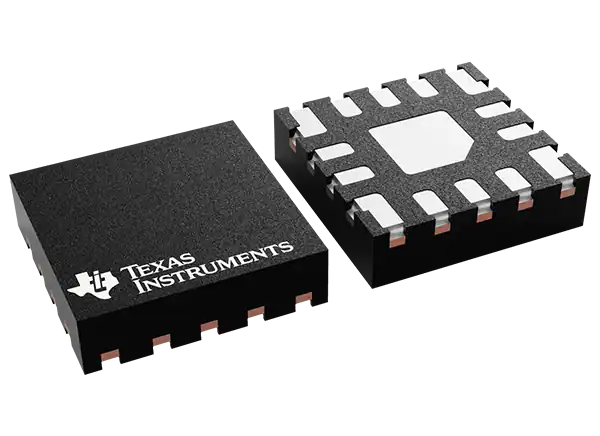

德州仪器LMQ664x0/LMQ664x0- q1同步降压转换器是一种小型36V, 3A(可在2A和1A变体)同步降压DC/DC转换器，集成旁路和自举电容器。这些都是在一个增强的HotRod QFN包。这种易于使用的转换器支持2.7V至36V(启动后或运行后)的宽输入电压范围，瞬态电压最高可达42V。

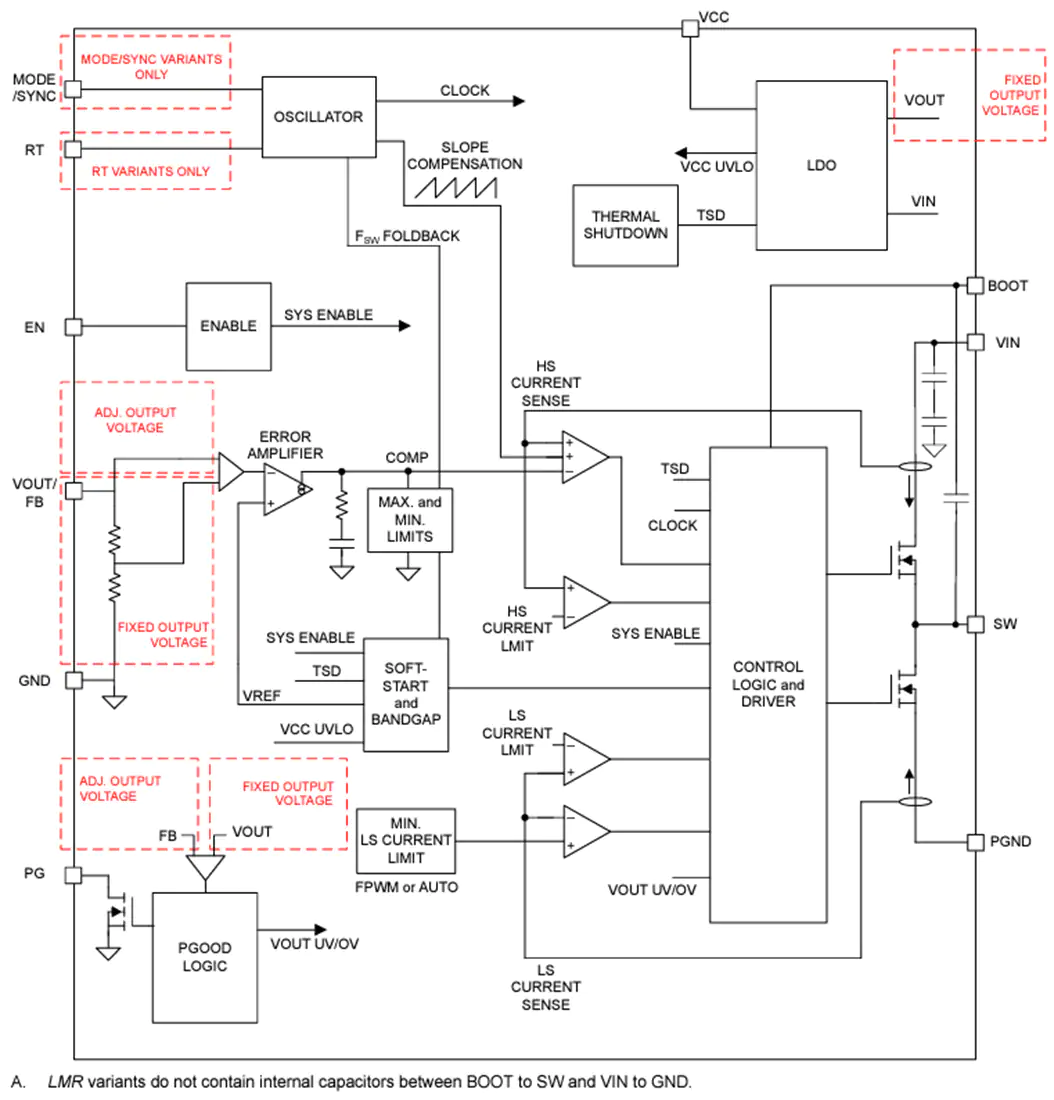

LMQ664x0是专为满足低待机功率要求，一直在工业应用。自动模式可在轻负载下工作时实现频率折叠，允许在13.5VIN和高轻负载效率下的典型空载电流消耗为1.5µA。PWM和PFM模式之间的无缝过渡以及非常低的MOSFET ON电阻确保了整个负载范围内的卓越效率。控制架构(峰值电流模式)和特征集优化为一个超小的解决方案尺寸和最小的输出电容。该器件使用双随机扩频(DRSS)、低emi增强HotRod QFN封装和优化的引脚，最大限度地减小输入滤波器尺寸。MODE/SYNC和RT引脚变体可用于设置或同步频率，以避免噪声敏感频段。关键高压引脚之间有NC引脚，减少潜在故障(最佳引脚FMEA)。德州仪器LMQ664x0的丰富功能集旨在简化各种工业终端设备的实现。
