MONOLITHIC POWER SYSTEMS (MPS) MPQ1925 驱动器

单片电力系统(MPS) MPQ1925半桥门驱动器的介绍、特性、及应用

来源：HQBUY 发布时间：2023-04-21

摘要： 单片电源系统(MPS) MPQ1925半桥门驱动器具有独立控制的低侧MOSFET (LS-FET)和高侧MOSFET (HS-FET)驱动器通道。

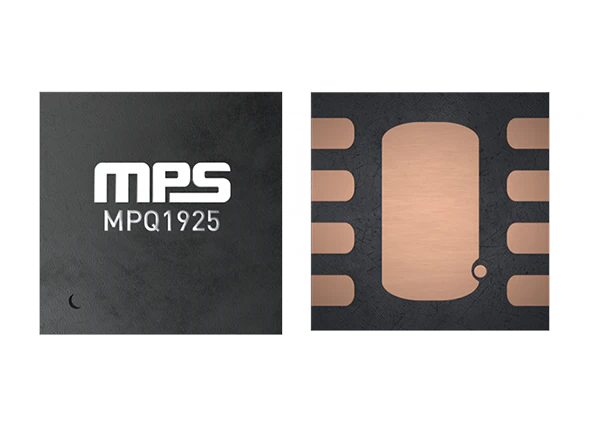

单片电源系统(MPS) MPQ1925半桥门驱动器

单片电源系统(MPS) MPQ1925半桥门驱动器具有独立控制的低侧MOSFET (LS-FET)和高侧MOSFET (HS-FET)驱动器通道。这些门驱动具有115V的自举电压范围，片上自举二极管，小于5ns的门驱动匹配时间，以及晶体管到晶体管逻辑(TTL)兼容输入。片上自举二极管的设计是为了减少外部元件的数量。MPQ1925半桥门驱动器采用QFN-8 (4mm x 4mm)封装。典型应用包括电机驱动器、电信半桥电源、航空电子DC/DC变换器、双开关正激变换器和有源箝位正激变换器。

特性

驱动n通道MOSFET半桥
115V引导电压(V(BST))范围
片上引导(BST)二极管
典型的20ns传播延迟
小于5ns的门驱动匹配时间
驱动2.2nF负载，上升时间15ns，下降时间10ns @ 12V(DD)

晶体管到晶体管逻辑(TTL)-兼容输入
静止电流(I(Q))
高侧MOSFET (HS-FET)和低侧MOSFET (LS-FET)欠压锁定(UVLO)保护
QFN-8 (4mm x 4mm)封装

应用程序

电机驱动程序
通信半桥电源
航空电子DC/DC转换器

双开关正激变换器
主动箝位正激变换器

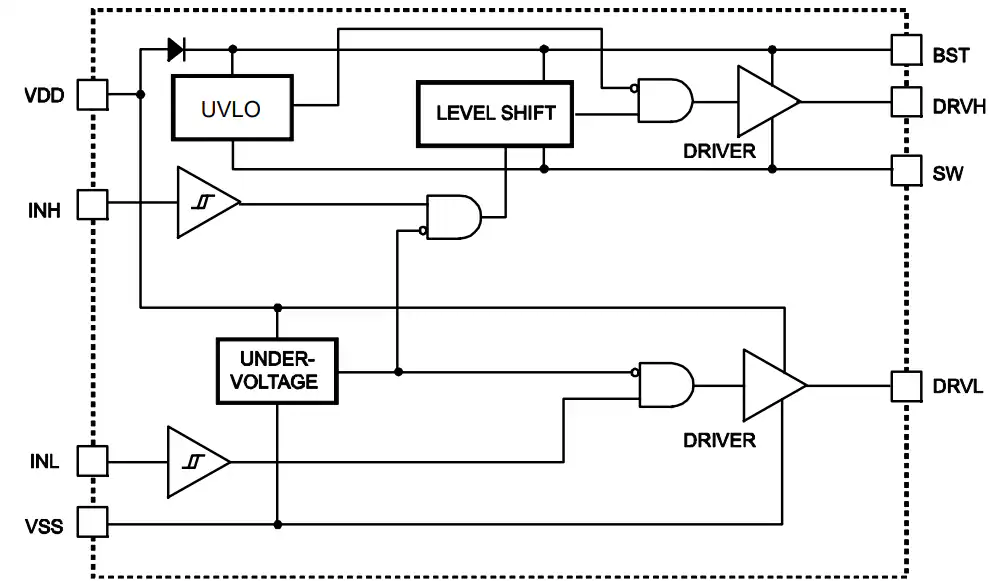

框图

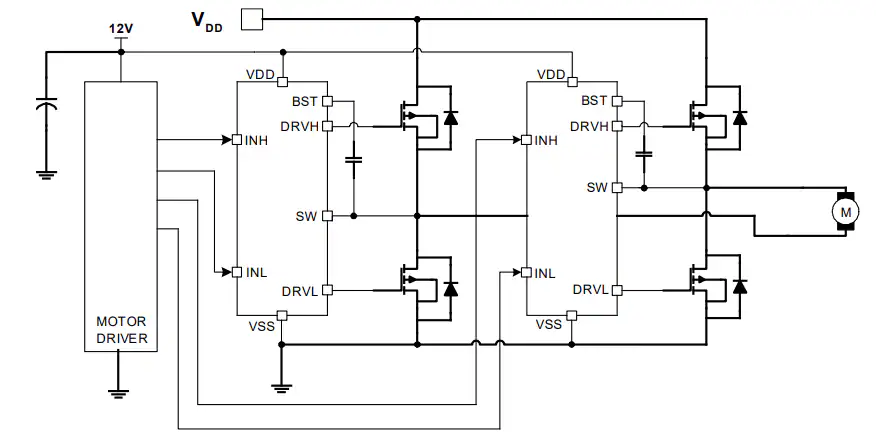

典型应用电路
