摘要: Analog Devices Inc.AD4131-8 Sigma-Delta模数转换器(ADC)是一款超低功耗、高精度测量解决方案,专为低带宽电池供电应用而设计。

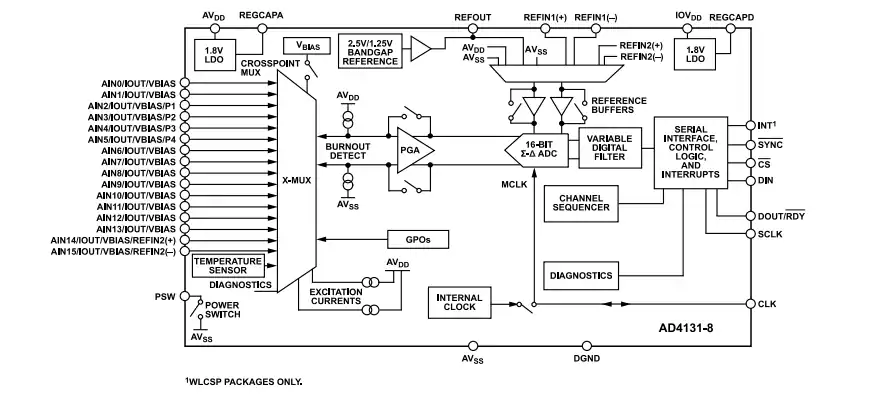

Analog Devices Inc.AD4131-8 Sigma-Delta模数转换器(ADC)是一款超低功耗、高精度测量解决方案,专为低带宽电池供电应用而设计。模拟前端(AFE)完全集成了多路复用器,最多可提供16个单端或8个差分输入,可编程增益放大器(PGA), 16位sigma-delta (西格马-得尔塔) ADC,片上参考和振荡器,可选滤波器选项,智能排序器,传感器偏置和激励选项,诊断和占空比。
ADI AD4131-8 Sigma-Delta ADC在连续转换时测量低频信号的电流消耗为28.5μA(增益= 1)和32.5μA(增益= 128)。此外,当使用占空比选项时,该设备甚至降低了平均电流。AD4131-8可以配置为具有8个差分输入或16个单端或伪差分输入,这些输入连接到交叉点多路复用器。一旦连接到设备,任何输入对都可以成为PGA和ADC的测量通道输入。
AD4131-8从1.71V到3.6V的单一模拟电源电压工作。在电池应用中,低至1.71V的操作可以延长系统的使用寿命,因为即使在电池电压消耗时,AFE也可以继续工作。1.65V到3.6V的数字电源可以分离。
超低电流消耗(典型):
32 μ A连续转换模式(增益= 128)
5µA占空比模式(比= 1/16)
0.5 μ A待机模式
0.1 μ A掉电模式
内置的系统级节能功能:
1/4或1/16节电占空比
单电源低至1.71V,增加电池长度
RMS噪声:25nVrms在1.17SPS(增益= 128)到48nV/√Hz
最多16位无噪声比特(增益= 1)
1.17SPS至2.4kSPS输出数据速率
操作范围为1.71V至3.6V单电源或±1.8V分路电源
带隙参考,最大漂移15ppm/°C
通用的输出
诊断功能
PGA与轨道对轨道模拟输入
可适应的传感器接口功能:
匹配可编程励磁电流的rtd
热电偶片上偏置电压发生器
用于桥式传感器的低侧电源开关
传感器断线检测
内部温度传感器和振荡器
自我和系统校准
灵活的过滤器选项
同时50Hz/60Hz抑制(在选定的滤波器选项上)
交叉多路输入
8个差分/16个伪差分输入
5MHz SPI(3线或4线)

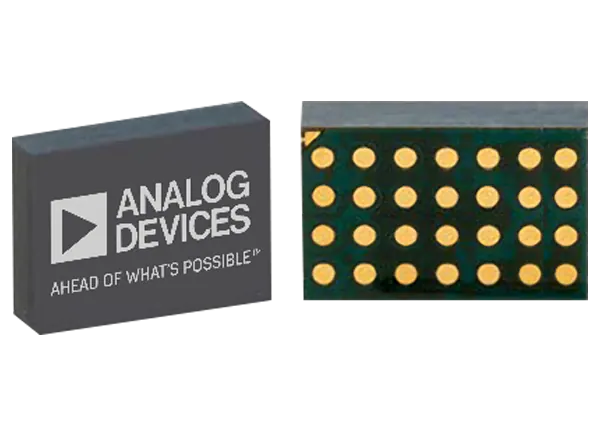

可选35球,2.74mm × 3.6mm WLCSP
-40°C至+105°C温度范围
聪明的发射器
无线电池和收割机供电的传感器节点
便携式仪器
热电偶,RTD和热敏电阻的温度测量
桥式传感器的压力测量
医疗保健和可穿戴设备
