STMicroelectronics STEVAL-LLL013V1 7x25 LED矩阵板的介绍、特性、及应用

来源：HQBUY 发布时间：2023-04-21

摘要： STMicroelectronics STEVAL-LLL013V1 7x25 LED矩阵板由两个STP16CPC26 LED驱动器控制，并在用于驱动LED矩阵时评估STP16CPC26的特性。

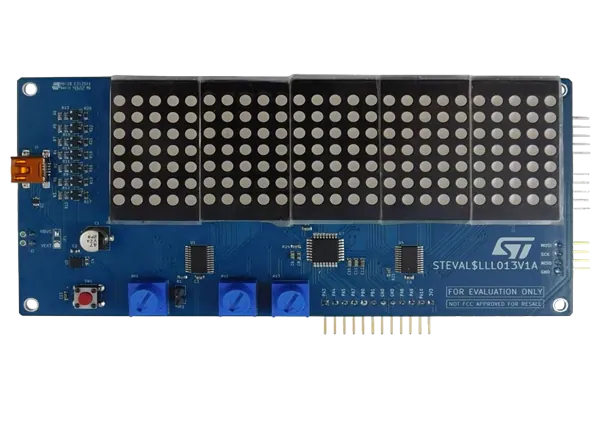

STMicroelectronics STEVAL-LLL013V1 7x25 LED矩阵板由两个STP16CPC26 LED驱动器控制，并在用于驱动LED矩阵时评估STP16CPC26的特性。LED矩阵板显示横幅，其中每个像素可以有不同的亮度等级(32级)。在屏幕刷新率高于100Hz的情况下，在两个方向上水平滚动横幅以获得光效。横幅是通过使用STSW-LLL013GUI PC软件应用程序加载的。板上的额外电位器允许用户改变整个显示的亮度和横幅滚动效果的速度。许多硬件资源可用来展示该板的潜在功能。这些资源包括提供额外MCU功能的引脚连接器、JTAG接口和级联其他LED驱动器的串行输入/输出。

STP16CPC26组件是一个单片、低电压、16位恒流LED接收器驱动器，具有串行输入/输出接口。使用SPI IP接口，两个LED驱动器以菊花链连接，由STM32F042K6T6单片机控制。通过实现USB VCP设备类，MCU作为横幅的帧生成器和PC软件应用程序的桥接器。
