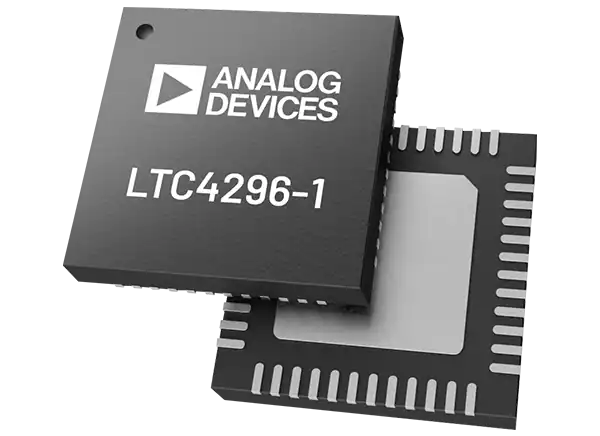

Analog Devices Inc.LTC4296-1 5端口SPoE PSE控制器的介绍、特性、及应用

来源：HQBUY 发布时间：2023-04-21

摘要： Analog Devices Inc.LTC4296-1 5端口SPoE PSE控制器是一款符合IEEE 80803g标准、5端口、单对以太网供电(SPoE)、电源设备(PSE)控制器。

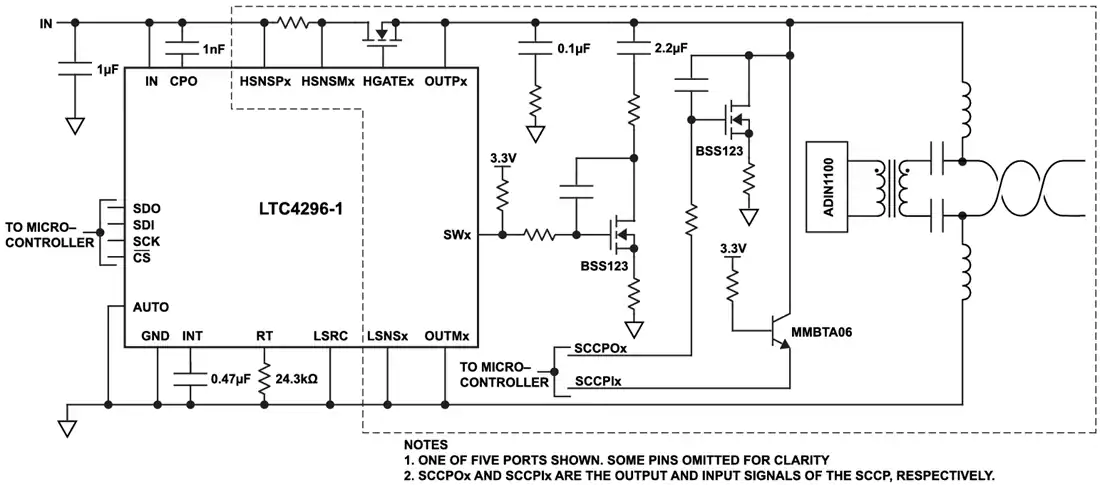

Analog Devices Inc.LTC4296-1 5端口SPoE PSE控制器是一款符合IEEE 80803g标准、5端口、单对以太网供电(SPoE)、电源设备(PSE)控制器。SPoE通过单对电缆简化了系统设计和安装，实现了标准化的电源和以太网数据。LTC4296-1专为在24V或54V系统中与803cg供电设备(pd)互操作性而设计。LTC4296-1使用外部低漏源电阻(R(DS(on))， n通道金属氧化物半导体场效应晶体管(mosfet)提供电源，最大限度地降低电压降并确保应用的坚固性。

带折叠和模拟限流(ACL)的高侧断路器提供可控涌流和短路保护。一个可选的低侧断路器保护负输出，防止非隔离应用中的反馈和接地故障。PD通过串行通信分类协议(SCCP)进行分类，并保持全电压签名(MFVS)，以确保只有当PD存在时，才会对电缆施加全工作电压。在检测和分类过程中，SWx引脚断开端口电源缓冲器。支持pd启动睡眠和唤醒。唤醒针支持唤醒转发。遥测、状态和软件控制功能通过具有包错误码(PEC)保护的串行外围接口(SPI)总线接口访问。

LTC4296-1为10BASE-T1L控制器和交换机提供了通用的SPoE PSE解决方案。该器件可以轻松地与Analog Devices, Inc.的10BASE-T1L收发器组合集成，如ADIN1100(物理层，PHY)， ADIN1110 (MACPHY)和ADIN2111(2端口交换机)。
