摘要： Analog Devices Inc.MAX49925双向电流感应放大器(CSA)的输入共模范围从-40V扩展到+76V。
Analog Devices Inc.MAX49925双向电流感应放大器(CSA)的输入共模范围从-40V扩展到+76V。这一特性使该器件适用于48V HEV应用，具有较大的汽车瞬态。该CSA具有-42V到+80V的扩展输入保护范围，以防止反向电池和高压尖峰。更宽的输入保护范围还有助于放松TVS的要求，降低BOM成本和组件尺寸。
模拟设备公司MAX49925非常适合电感式负载的相电流监测，例如电机和螺线管，其中脉宽调制(PWM)控制驱动电压和电流。MAX49925采用了改进的技术，以帮助抑制转换速率高达或超过500V/μs的共模输入PWM边。MAX49925的工作温度范围为-40°C至+125°C，电源电压为+2.7V至+5.5V。它有3mm x 3mm, 10针TDFN封装，侧面可湿。
AEC-Q100合格，FMEDA可用
快速，从大于500V/μs的PWM边缘恢复500ns
140dB DC CMRR抑制
-40V ~ +76V输入电压范围
-42V到+80V的保护性免疫
可选增益选项包括10V/V、20V/V、50V/V和100V/V
300kHz， -3dB带宽
5μV(典型)输入偏置电压
±0.3%(最大)增益误差
轨到轨输出

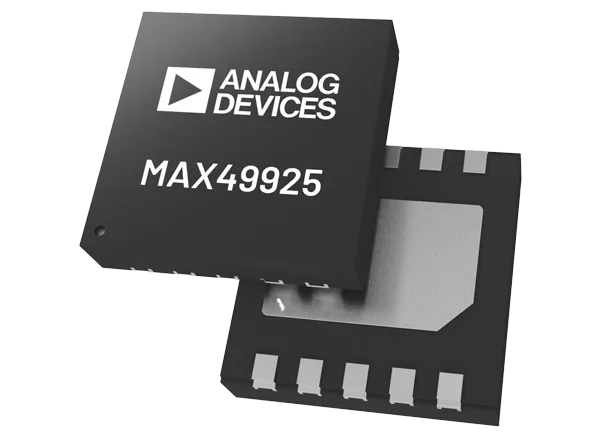

3mm x 3mm, 10针TDFN，侧面可湿
-40°C至+125°C温度范围，汽车等级2
PWM h桥电机在线/同相/绕组电流传感
电磁电流感应
感应负载的电流监测
电池组监控器
大功率直流电机
汽车
48V混合动力汽车(HEV)
