摘要： Infineon Technologies EVAL-6ED2231S12TM1评估板旨在演示用于电机驱动器的CoolSiC MOSFET模块和绝缘体上硅(SOI)栅极驱动器技术。

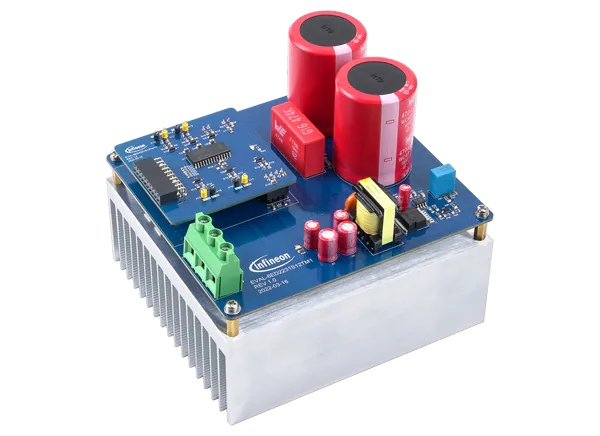

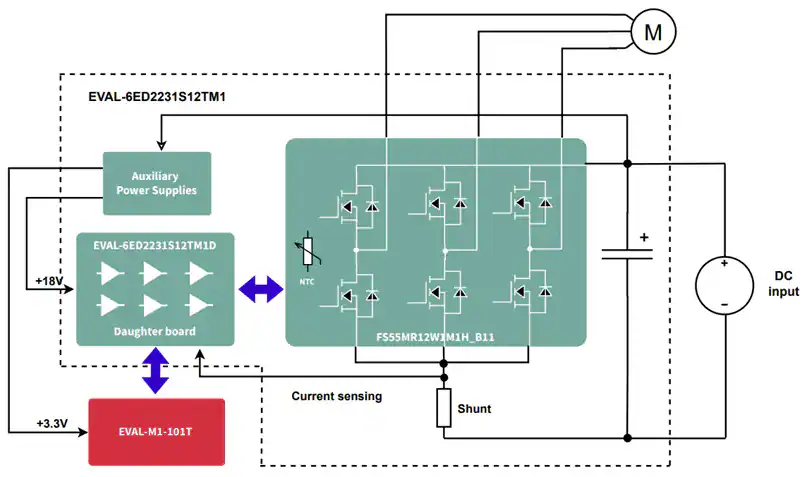

Infineon Technologies EVAL-6ED2231S12TM1评估板旨在演示用于电机驱动器的CoolSiC MOSFET模块和绝缘体上硅(SOI)栅极驱动器技术。该评估板由6ED2231S12T 1200V三相栅极驱动器供电。EVAL-6ED2231S12TM1板具有一个EasyPACK 1B CoolSiC MOSFET 1200V模块，一个三相SOI门驱动器IC和一个M1连接器。该评估板支持过流保护、故障报告、故障自动清除和同一引脚(RFE)上的使能功能。典型应用包括吊扇，采暖通风和空调(HVAC)，工业电机驱动和控制，电机控制和驱动，以及住宅热泵。
1200V SOI技术
电机最大功率5000W
电源电压最低200V，最高800V
一流的减VS性能
可承受负100V，重复700ns脉冲宽度
集成，超快，低RDSON自举二极管
IO+ 350mA和IO- 650mA输出电流
过流保护(ITRIP±5%参考)
集成360ns死区
VCC和VBS独立欠压锁定
3.3V, 5V, 15V输入逻辑兼容
故障报告，故障自动清除，同引脚(RFE)使能功能
2.5kV HBM ESD和25V VCC能力
SOIC-28与4脚拆除高间隙DSO-24封装
吊扇-电机控制和驱动解决方案
采暖通风空调(暖通)
工业电机驱动和控制
电机控制与驱动
住宅热泵
