摘要： Skyworks Solutions Inc.Si828x-BAWB-KIT门驱动板(GDB)是专为配合Wolfspeed 1700V XM3 SiC fet半桥电源模块而设计和测试的。

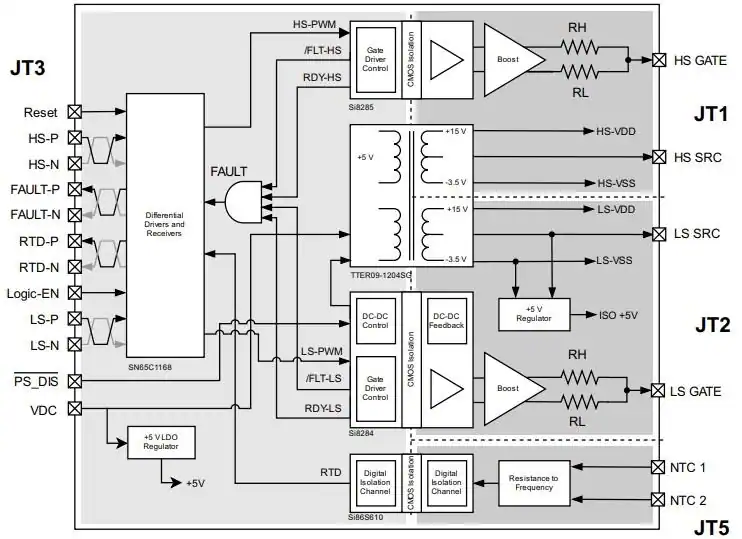

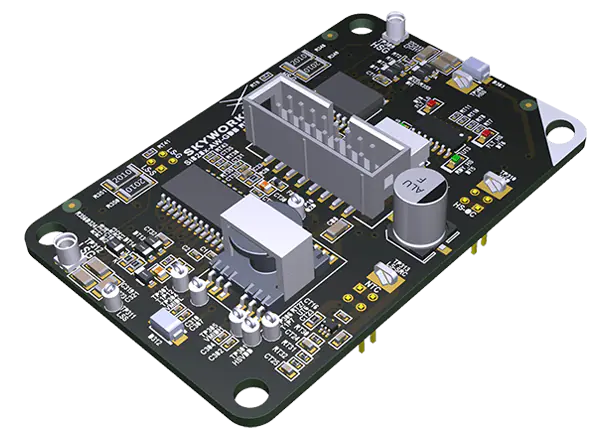

Skyworks Solutions Inc.Si828x-BAWB-KIT门驱动板(GDB)是专为配合Wolfspeed 1700V XM3 SiC fet半桥电源模块而设计和测试的。XM3半桥电源模块最大限度地发挥了碳化硅的优势，同时保持模块和系统设计的健壮性、简单性和高性价比。Si828x-BAWB-KIT板具有双通道隔离门驱动器参考设计，采用半桥配置，带有差分数字接口。该器件还包括一个优化的板载隔离电源，DESAT保护，栅极驱动电流提升，用户可配置的开(RH)和关(RL)栅极电阻。状态指示器led和测试点可以实现简单的评估和原型。典型的应用包括各种逆变器和电机控制应用。
两个数字门驱动器用于高侧/低侧操作
高达+20A， -30A峰值输出电流与集成升压电路
通过栅极电阻选择独立控制开/关定时
隔离电源
5kV(RMS)安全等级隔离
125kV/µs共模瞬态抗扰度(CMTI)
直流母线电压可达1kV
12V输入电源反向极性保护
差分输入，提高抗干扰性
DESAT检测和软关机短路保护
栅极电源就绪指示器
模块温度(NTC)输出为调频数字信号
汽车:
混合动力汽车
电动汽车传动系统。
电动汽车充电器
工业:
马达驱动器
电力供应
交流，无刷和直流电机控制
