摘要： 德州仪器TPS7H3302EVM评估模块旨在评估TPS7H3302-SEP耐辐射3A DDR终端稳压器的性能。

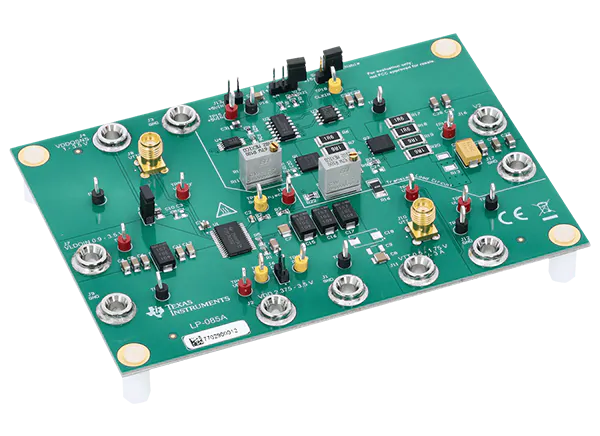

德州仪器TPS7H3302EVM评估模块旨在评估TPS7H3302-SEP耐辐射3A DDR终端稳压器的性能。TPS7H3302EVM评估模块工作在高达3A输出电流，支持测试DDR, DDR2, DDR3, DDR3L和DDR4。该评估模块提供了方便的测试点和跳线来评估TPS7H3302-SEP DDR终止器。TPS7H3302EVM评估模块是耐辐射DDR电源应用和DDR, DDR2, DDR3和DDR4的内存终止调节器的理想选择。
支持测试DDR, DDR2, DDR3, DDR3L和DDR4
内置瞬态负载测试电路
输入核心电压V(DD)支持2.5V导轨和3.3V导轨
0.9V ~ 3.5V V(LDOIN)和V(DDQ)电压范围
动态性能评估特点:
接收器和源集成负载开关的瞬态负载步长仿真
可配置的加载步骤和转换速率控制通过板上电阻
跳线J14(引脚1和2)用于设备启用(在没有安装J14的情况下启用)
方便的测试点探测PGOOD, CLK_IN和循环响应测试
当不使用独立的V(DDQSNS)源时，V(DDQSNS)到V(LDOIN)过滤器的可选占位符
输出电流可达3A
方便的测试点和跳线来评估TPS7H3302-SEP DDR终止器
耐辐射DDR电源应用
用于DDR, DDR2, DDR3和DDR4的内存终止调节器
