Analog Devices Inc.ADPA7002功率放大器的介绍、特性、及应用

来源：HQBUY 发布时间：2023-04-24

摘要： Analog Devices Inc.ADPA7002功率放大器是砷化镓(GaAs)，伪晶高电子迁移率转移(pHEMT)，单片微波集成电路(MMIC)， 28dBm (1/2W)放大器。

Analog Devices Inc.ADPA7002功率放大器是砷化镓(GaAs)，伪晶高电子迁移率转移(pHEMT)，单片微波集成电路(MMIC)， 28dBm (1/2W)放大器。ADPA7002集成了一个温度补偿的片上功率探测器，工作范围在18GHz到44GHz之间。

ADI ADPA7002功率放大器提供15dB的小信号增益和30dBm的饱和输出功率(P(SAT))在32GHz从一个5V电源。该器件的IP3为38dBm，是线性应用的理想选择，如电子对抗和仪器仪表应用，需要大于28dBm的有效P(SAT)。RF输入和输出的安培是内部匹配的，直流是阻塞的，便于集成到更高级别的组件。

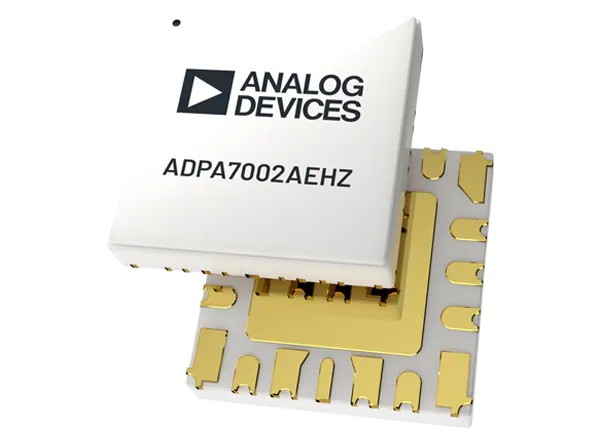

ADPA7002采用6mm x 6mm陶瓷无铅芯片，带有散热器(LCC_HS)，显示低热阻，并与表面贴装制造技术兼容。
