Trinamic TMC2240智能集成步进驱动器的介绍、特性、及应用

来源：HQBUY 发布时间：2023-04-25

摘要： 具有串行通信接口(SPI, UART)和广泛的诊断功能。

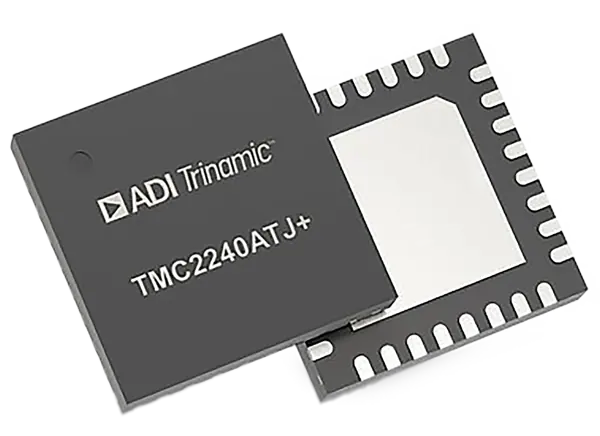

Trinamic TMC2240智能集成步进驱动器是高性能步进电机驱动器ic，具有串行通信接口(SPI, UART)和广泛的诊断功能。TMC2240结合了一个256µstep内置索引器，两个完全集成的36V, 3.0A最大h桥和非耗散集成电流传感(ICS)。TMC2240组件具有丰富的诊断和保护功能，如短路/过流保护，热停机和欠压锁定。在热停机和欠压锁定事件期间，驱动器被禁用。Trinamic TMC2240智能集成步进驱动器提供了测量驱动器温度，估计电机温度和测量一个外部模拟输入的功能。驱动器可在5mm x 5mm, TQFN32或9.7mm x 4.4mm, TSSOP38包装。

特性

4.5V至36V电压范围
全集成无损电流传感
步骤/方向(S/D)接口与microplayer 步进插值
SPI和单线UART串行通信接口
增量编码器接口
高分辨率256 μ步骤每完整步骤
灵活的波动和相移，以配合电机
StealthChop2 无声电机操作
SpreadCycle 高动态电机控制斩波器
StealthChop2 和SpreadCycle 的无颠簸组合
StallGuard2 和StallGuard4 无传感器电机负载检测

CoolStep 电流控制，可节省高达75%的能源
被动制动和自由模式
电机相位和芯片温度测量
通用模拟输入
全保护和诊断

短路保护
过电流保护
热关机
欠压锁定

过压保护输出
包选项

5mm x 5mm, TQFN32
9.7mm x 4.4mm, tsop38

应用程序

纺织和缝纫/针织机
实验室和工厂自动化
3D打印机和身份证打印机
液体处理
医疗
办公自动化和纸张处理

POS(销售点)机器和按摩椅
自动取款机，现金回收机，票据验证机和自动提款机
闭路电视和保安
泵和阀门控制
定日镜和天线定位

规范

1.8V稳压器输出
2.2V至5.5V逻辑I/O供电范围
60k欧姆到140k欧姆拉升/下降阻力范围
±1 μ A输入泄漏
±5 μ A输出泄漏

温度

-40°C至+125°C的工作范围
+ 160°C结
-65°C至+150°C储存范围
+260°C焊接(回流焊)
