二极管集成ZXMS81045SP IntelliFET 高侧电源开关的介绍、特性、及应用

来源：HQBUY 发布时间：2023-04-03

摘要： 二极管集成ZXMS81045SP IntelliFET 高侧功率开关在SO-8EP (E型)外露散热器封装中结合了保护和诊断功能。

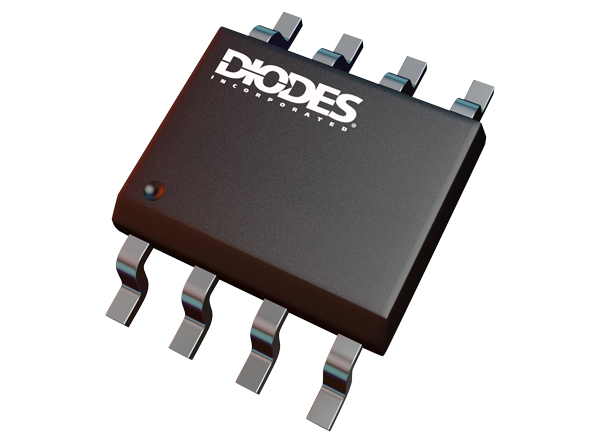

二极管集成ZXMS81045SP IntelliFET 高侧功率开关在SO-8EP (E型)外露散热器封装中结合了保护和诊断功能。ZXMS81045SP提供单片n通道垂直功率MOSFET，集成温度和电流传感器，带有电荷泵浦门电源。它有一个低静态电流在关闭状态。该开关由主动高3.3V和5V逻辑电平驱动到输入端使能。

二极管公司ZXMS81045SP具有与负载电流成比例的诊断电流传感输出和在过载操作，超温，短路或开路负载情况下定义的诊断故障信号。

特性

保护功能

使用外部组件进行反向电池保护
电压相关限流
带自动重启的过温保护
过电压保护，包括负载转储
稳定欠压保护
防静电保护
外部元件接地保护失效
增强短路保护

在过载、超温、短路等情况下，明确故障信号

诊断功能

在ON状态下使用负载电流感应
在OFF状态下使用输出电压检测
线性压降调节，即使在非常低的负载电流保持感测精度
由逻辑输入启用
定义了温度和电流的相关性
比例负载电流检测输出
负载检测

应用程序

具有诊断反馈的高侧切换:

12V接地负载
电阻性、感性和电容性负载

适用于高涌流负载

白炽灯(P27W/P21W)、电机等

紧凑型低功耗替换:

继电器、保险丝和分立电路

规范

工作电压为5V至28V
最大供电电压41V
90毫欧最大ON电阻，T(j) = +150°C
4A标称负载电流

1200典型的电流感应比
最小电流限制
0.5 μ A最大待机电流，T(j) = +25°C

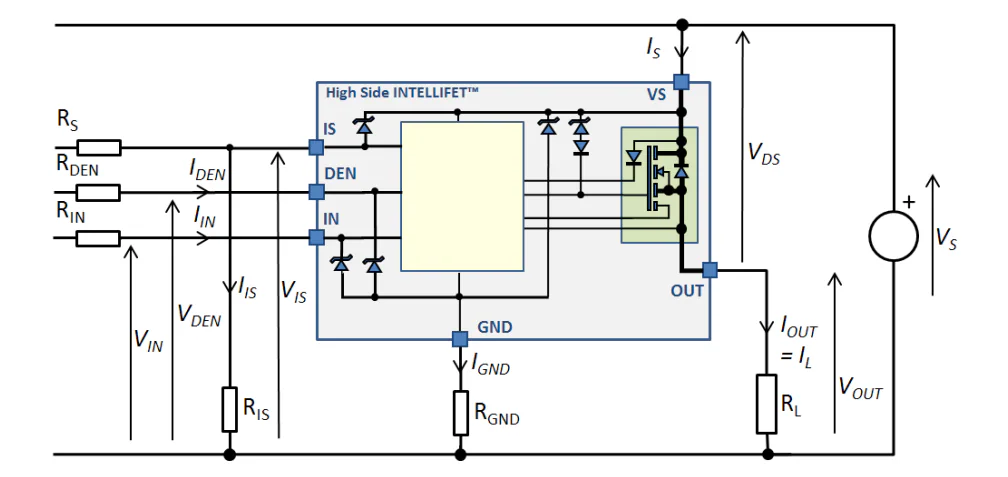

典型应用电路
