摘要： 意法半导体STEVAL-25R3916B NFC/RFID读取器评估套件允许用户评估ST25R设备的特性和功能，这是一系列高性能HF读取器。

意法半导体STEVAL-25R3916B NFC/RFID读取器评估套件允许用户评估ST25R设备的特性和功能，这是一系列高性能HF读取器。该工具包包括应用程序说明、软件应用程序、驱动程序、物料清单(BOM)、电路板原理图、Gerber文件和固件原理图。

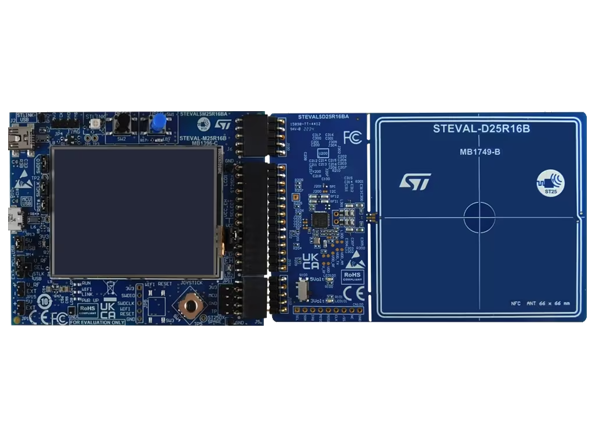

STEVAL-25R3916B由STEVAL-M25R16B和STEVALD25R16B两块板组成。STEVAL-M25R16B是一款嵌入式32位Arm Cortex -M4 CPU和FPU高性能微控制器的微处理器主板。该单板通过USB总线供电。该板基于STM32L476单片机。它包括一个ST- link嵌入式调试工具接口，一个2.4英寸TFT LCD, led，按钮(重置和用户)，一个迷你USB调试连接器，一个用户专用的微型USB连接器，ST NFC TAG板没有与ST25R HF阅读器系列使用的功能。STEVAL-D25R3916B是一款嵌入式ST25R3916高度集成HF读取器/NFC启动器/NFC目标IC的子板，带有蚀刻在PCB上的天线和相关的VHBR调谐电路。

特性

ISO 18092 (NFCIP-1)主动和被动启动器和目标模式
NFC论坛NFC- a, NFC- b, NFC- f和NFC- v阅读器
ISO 14443A, ISO 14443B和ISO15693阅读器
灵通读者
在阅读器模式下支持所有五种NFC论坛标签类型
NFC论坛类型3标签(NFC- f)主机卡仿真
NFC论坛类型4A标签(NFC- a)主机卡仿真

流模式来实现其他标准和自定义协议
集成感应传感系统，低功耗检测标签存在使用相位或幅度测量
输出功率高
用户可选择和自动增益控制
串行外设接口(SPI)高达10Mb/s
I(2)C与高达400kbit/s的快模式，1Mb/s的快模式加
