摘要： 德州仪器TRF1208 ADC驱动放大器是一款针对射频应用优化的高性能射频放大器。

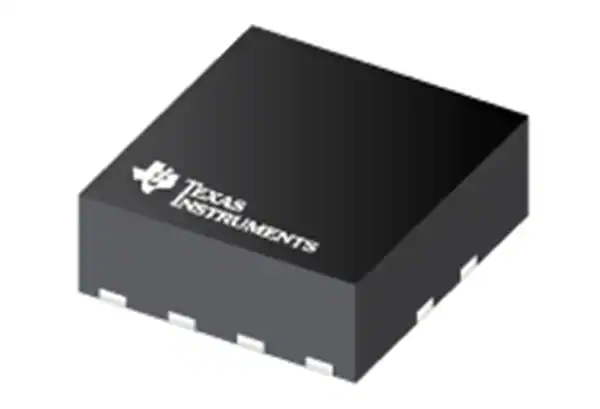

德州仪器TRF1208 ADC驱动放大器是一款针对射频应用优化的高性能射频放大器。该器件非常适合在驱动模数转换器(ADC)时需要单端到差分转换的交流耦合应用，例如高性能ADC12DJ5200RF。片上匹配组件简化了印刷电路板(PCB)的实现，并在可用带宽上提供最高性能。该器件采用德州仪器先进的互补BiCMOS工艺制造，采用节省空间的WQFN-FCRLF封装。它使用单轨供电，消耗约138mA的有源电流。电源关机功能也可用于节省电力。
作为ADC驱动器，优越的单端差分转换性能
它还可以在差分到单端模式下作为DAC缓冲区工作
11GHz, 3dB带宽
8GHz, 1dB增益平坦度
固定SE到Diff功率增益16dB
OIP3性能
37dBm在2GHz
32dBm在6GHz
P1dB性能
15dBm在2GHz
12.5dBm在6GHz
噪声图
7dB在2GHz
7dB在8GHz
±0.3dB /±3度增益和相位不平衡
省电功能
3.3V单电源操作
138mA有源电流
直接驱动RF采样或Gsps adc
适用于航空航天和国防应用，支持x波段
高线性度支持下一代5G系统
低噪声数字，更好的信号完整性
减少了系统尺寸，占地面积小，消除了无源射频平衡
相控阵雷达
低功耗，断电模式与数字PD控制优化系统设计
军事无线电
高速数字转换器
4G/5G无线BTS
射频有源巴伦
测试和测量
