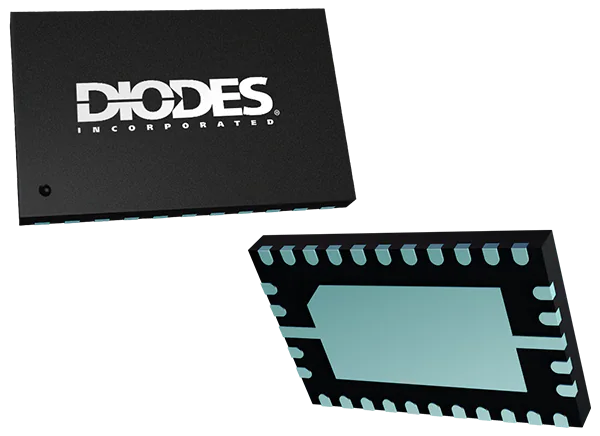

DIODES INCORPORATED 二极管 PI2EQX22024

二极管集成PI2EQX22024 USB Type-C 双向重定时器的介绍、特性、及应用

来源：HQBUY 发布时间：2023-04-06

摘要： 二极管集成PI2EQX22024 USB Type-C 双向ReTimer包含接收器自适应CTLE和发射器3-tap均衡，可补偿通道损失高达-23dB的5GHz信号传输。

二极管集成PI2EQX22024 USB Type-C 双向ReTimer包含接收器自适应CTLE和发射器3-tap均衡，可补偿通道损失高达-23dB的5GHz信号传输。该设备提供USB 3.2标准的USB Type-C数据模式操作。操作配置可通过I(2)C接口编程，选择1车道USB3.2 Gen1x1/Gen2x1、1/2车道USB3.2 Gen1x1/Gen2x1或USB3.2 Gen2x2。

二极管PI2EQX22024采用标准1.8v V(dd)电源，实现良好的节能管理。ReTimer支持active模式(U0)和节电模式(U1、U2、U3)的USB链路电源管理状态。USB Rx检测持续监控TX终端的插头状态。此外，LFPS信号检测器检测USB模式的LBPM(基于PWM消息的LFPS)。PI2EQX22024具有比特级ReTimer设计的优点，从信号输入到输出(小于1ns)具有很低的延迟，可以在各种USB设备之间提供良好的互操作性。
