摘要： 德州仪器CSD96415同步降压NexFET 功率级是一种高度优化的设计，适用于大功率、高密度同步降压转换器。

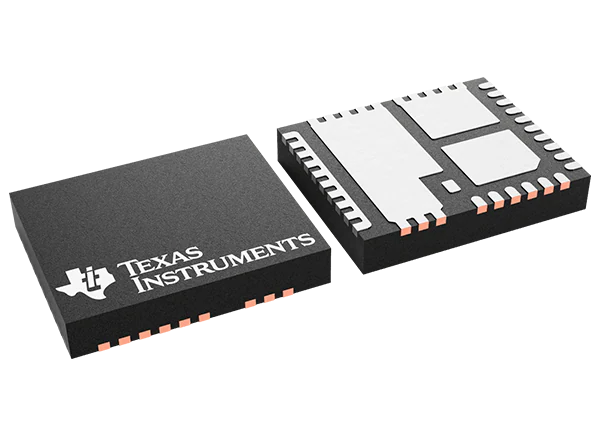

德州仪器CSD96415同步降压NexFET 功率级是一种高度优化的设计，适用于大功率、高密度同步降压转换器。该产品集成驱动IC和功率mosfet，完成功率级开关功能。这种组合在一个5mm × 6mm的小外形封装中产生了高电流、高效率和高速开关能力。它还集成了精确的电流传感和温度传感功能，以简化系统设计并提高精度。此外，德州仪器CSD96415的PCB占地面积进行了优化，以帮助减少设计时间和简化整个系统设计的完成。
80A峰值电流额定值
16V V(IN)， 25V额定高侧和低侧FET
峰值效率(f(SW) = 600kHz, L(OUT) = 150nH)超过94%
高频操作(最高1.75MHz)
温度补偿双向电流感应
模拟温度输出
故障监测
3.3V和5V PWM信号兼容
三态PWM输入
集成自举开关
优化了射穿保护的死区时间
包装
高密度，QFN 5mm × 6mm
Ultra-low-inductance
系统优化的PCB占地面积
热增强上层甲板冷却
符合rohs标准，无铅端子电镀
无卤
有7英寸和13英寸卷轴可供选择

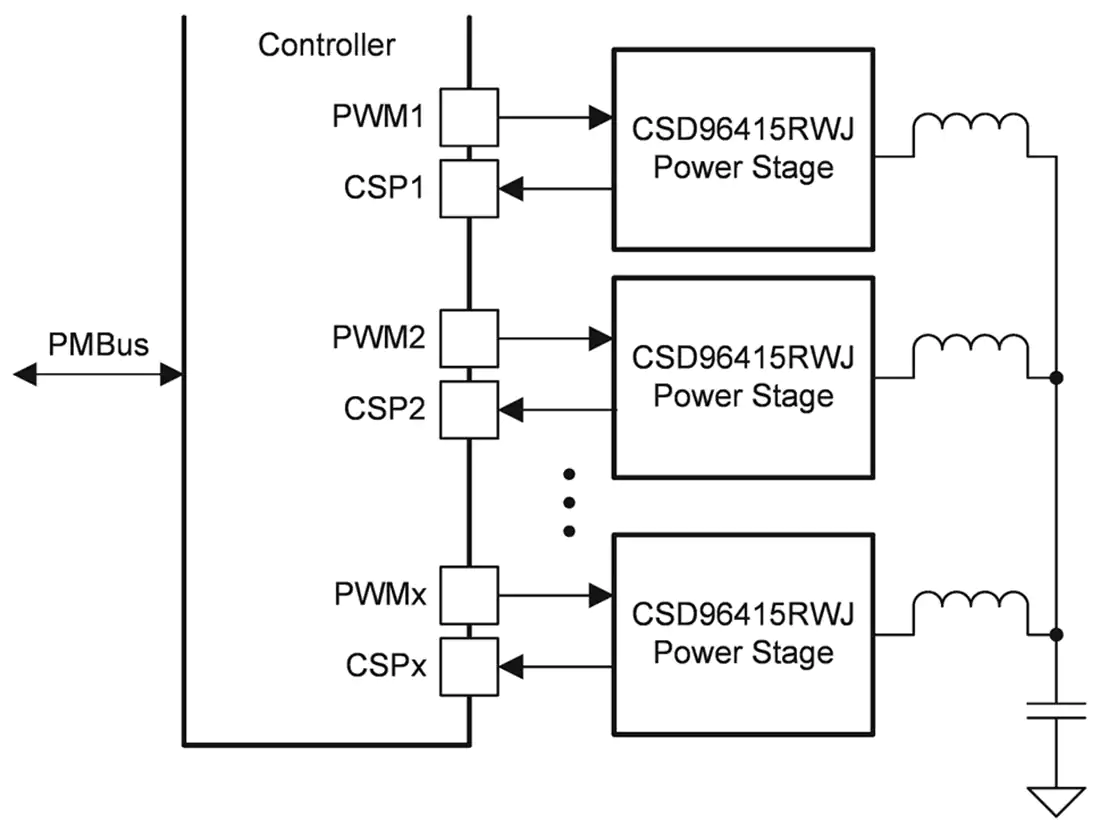

多相同步降压变换器
高频应用
大电流，低占空比应用
负载点(POL) DC-DC转换器
内存和显卡
桌面和服务器V-Core同步降压转换器
