摘要： Analog Devices Inc.EVAL-ADG6412EBZ评估板是为ADG6412设计的。

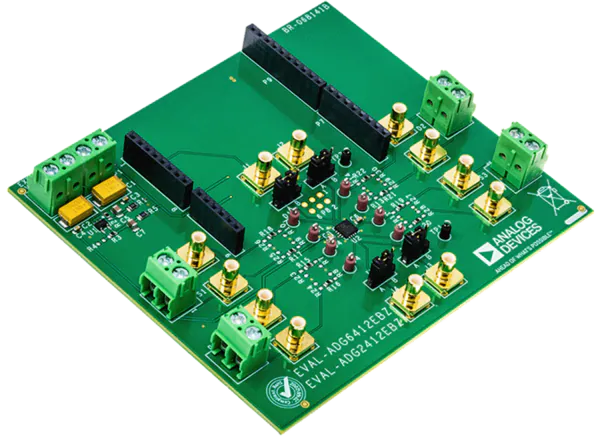

Analog Devices Inc.EVAL-ADG6412EBZ评估板是为ADG6412设计的。ADG6412集成了四个独立的SPST (single pole/single-throw)开关。ADI ADG6412位于评估板的中心，并配有电线螺钉端子连接到每个源和漏引脚。三个螺旋端子为设备供电，如果需要，第四个端子为用户提供定义的数字逻辑电源电压。另外，板上的ADP7142也可以提供数字逻辑电源电压。
0.5欧姆的低R(ON)
连续电流高达847mA
平R(ON)横跨信号范围，0.003欧姆
改进了电阻和电容之间的平衡
低R(ON) (0.5欧姆)和C(ON) (33pF)
1.8V逻辑兼容性
16引脚，4mm x 4mm LFCSP封装
针对针兼容ADG5412和ADG5412F
完全指定±20V和+36V
使用不对称电源
V(SS)到V(DD) -2V模拟信号范围
直流电压源
±22V双电源
39.6V单路供电
可选数字逻辑电源
模拟信号源
测量电压的方法，如数字万用表(DMM)或示波器
