Analog Devices / Maxim集成MAX96724/F/R GMSL2/1到CSI-2反序列化器的介绍、特性、及应用

ANALOG DEVICES INC. MAX96724/F/R MAXIM

Analog Devices / Maxim集成MAX96724/F/R GMSL2/1到CSI-2反序列化器的介绍、特性、及应用

来源：HQBUY 发布时间：2023-04-11

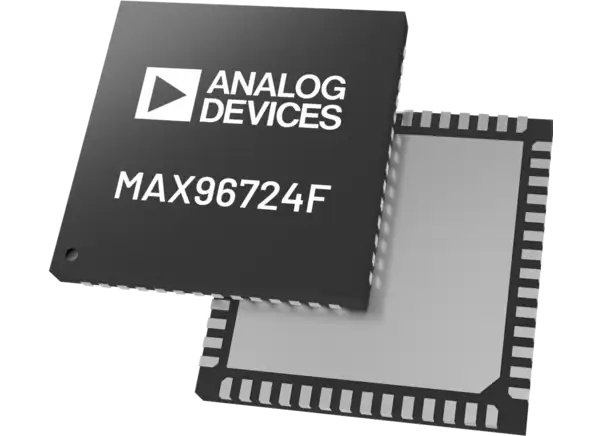

摘要： Maxim Integrated MAX96724/F/R Quad Tunneling GMSL2/1到CSI-2反序列化器将四个GMSL 2/1输入转换为1、2或4个MIPI D-PHY或C-PHY输出。

Maxim Integrated MAX96724/F/R Quad Tunneling GMSL2/1到CSI-2反序列化器将四个GMSL 2/1输入转换为1、2或4个MIPI D-PHY或C-PHY输出。MAX96724/F/R支持在满足GMSL信道规范的50欧姆同轴电缆或100欧姆 STP电缆上同时进行双向传输。使用行业标准的同轴电缆或STP互连，最多可支持四个远程定位传感器。每条GMSL2串行链路的正向速率为3Gbps或6Gbps，反向速率为187.5Mbps。

Maxim MAX96724/F/R反序列化器可以聚合和复制视频数据，允许来自多个远程传感器的流被合并并路由到一个或多个可用的CSI-2输出。

特性

汽车级高速链路

-21.0dB在3.0GHz (6Gbps)最大插入损耗
-19.5dB在1.5GHz (3Gbps)最大插入损耗
自动适应信道条件的变化
工作环境温度为-40°C至+105°C

四个独立配置的GMSL输入

6/3Gbps GMSL2和3.12Gbps GMSL1链路速率
187.5Mbps/1Mbps (GMSL2/1)反向链路速率
支持混合GMSL2/1像素和隧道输入

2x4或4x2 Lane MIPI CSI-2 v1.3输出

MIPI D-PHY v1.2额定2.5Gbps/Lane
C-PHY v1.0额定5.7Gbps/Lane
聚合和复制功能
16/32虚拟通道支持D-PHY/C-PHY

自动D-PHY(成像仪)到C-PHY (SoC)转换
反向(RoR)时钟引用
双向反向通道支持

9个可配置的gpio
2个I(2)C端口，最高1Mbps

符合ASIL-B标准(MAX96724/F)
易用性特性
减少BOM和空间节省

小8mm x 8mm TQFN标准和侧面可湿性
同轴小功率(PoC)

应用程序

高分辨率摄像系统
先进驾驶辅助系统(ADAS)
