NXP Semiconductors NVT4558 SIM卡接口级转换器的介绍、特性、及应用

来源：HQBUY 发布时间：2023-04-11

摘要： NXP Semiconductor NVT4558 SIM卡接口级别转换器接口主处理器，操作范围为1.2V至1.8V, SIM卡的操作范围为1.8V至3.6V。

NXP Semiconductor NVT4558 SIM卡接口级别转换器接口主处理器，操作范围为1.2V至1.8V, SIM卡的操作范围为1.8V至3.6V。集成ESD电路保护所有引脚(在卡侧)达到IEC 61000-4-2定义的8kV接触ESD，集成EMI滤波器电路抑制数字I/ o的更高谐波。应用程序包括手机、笔记本电脑、平板电脑和其他带有蜂窝连接的便携式电子设备。

特性

支持时钟速度高达10MHz
符合所有ISO-7816 SIM/智能卡接口要求
支持SIM卡供电电压1.62V ~ 3.6V
主机微控制器工作电压范围为1.08V至1.98V
在SIM卡和主机侧接口之间自动转换I/O, RSTn和CLKn，具有电容隔离功能
根据ISO-7816-3, SIM卡信号合并关机功能
通过硬件启用引脚或自动启用/禁用功能启用/禁用
集成的上拉和下拉电阻

集成EMI滤波器抑制数字I/ o的高谐波
集成8kV ESD保护，符合IEC 61000-4-2, 4级V(CCB)或任何卡侧引脚
水平移动缓冲器使ESD应力远离主机(零夹紧概念)

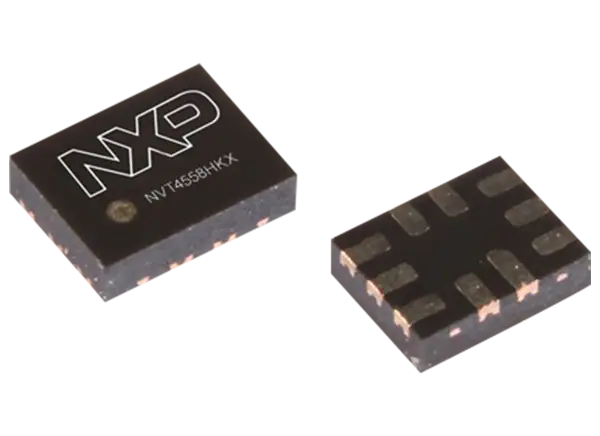

1.4mm x 1.8mm, 10针XQFN10封装，间距0.4mm
波焊和回流焊
无铅，符合RoHS (Restriction of Hazardous Substances)标准，不含卤素和锑(墨绿色标准)

应用程序

移动

手机
笔记本电脑
平板电脑

智能家居

家用电器
智能电视

工业

资产跟踪
无人驾驶飞机
物联网(IoT)
机器人

规范

自动启用

1.62V最小设备使能电压水平
0.8V最大设备禁用电压电平

水平移动装置

3.5k欧姆到7.5k欧姆拉起阻力范围
70k欧姆至130k欧姆下拉阻力范围

最大时钟频率10MHz
EMI滤波器

30欧姆典型串联电阻
8.5pF典型I/O电容

8ns ~ 25ns传播延迟范围
最大转换时间为10ns
2ns典型输出倾斜时间
