德州仪器TPS53830A集成降压数字转换器的介绍、特性、及应用

来源：HQBUY 发布时间：2023-04-13

摘要： 德州仪器TPS53830A集成降压数字转换器为DDR5 dimm电源提供D-CAP+ 模式。

德州仪器TPS53830A集成降压数字转换器为DDR5 dimm电源提供D-CAP+ 模式。该设备提供VDD, VDDQ和VPP电压到内存模块上的DRAM芯片上，具有可配置的电流能力。大电流导轨可以配置为2相或两个输出，以提供高达12A(或6A + 6A)电流与D-CAP+模式控制。转换器还利用内部补偿，以方便使用和减少外部组件。TI TPS53830A集成降压数字转换器提供了一整套遥测，包括输入电压，输出电压和输出电流。还提供过压、欠压、过流限制和过温保护。

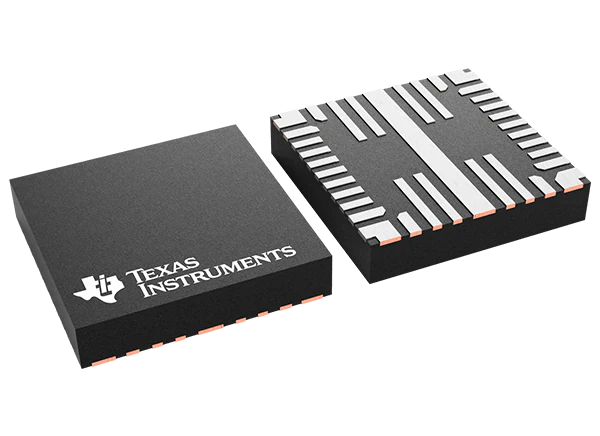

TPS53830A采用热增强35针QFN封装，工作温度为-40°C至+105°C。

特性

单硅设计，支持DDR5应用
3输出，提供VDD (1.1V)， VDDQ (1.1V)和VPP (1.8V)，可选的第4输出(VDD2)
对于3个输出，12A用于VDD(SWA双相)，6A用于VDDQ(SWC)， 5A用于VPP(SWD)， 3个输出
4个输出，6A VDD1(SWA)， 6A VDD2(SWB)， 6A VDDQ(SWC)， 5A VPP(SWD)
VDD、VDDQ、VPP差分遥感
D-CAP+ 快速瞬态响应控制
宽输入电压4.5V ~ 15V

可编程内回路补偿
逐相循环电流极限
可编程频率500kHz至1.375MHz
支持I(2)C和I(3)C总线接口，可遥测电压、电流、功率、温度和故障状况
过流、过压、过温保护
持久寄存器(黑盒)特性
低静止电流
5mm x 5mm, 35针，QFN PowerPad 封装
