德州仪器TMS320F280013x 32位微控制器的介绍、特性、及应用

来源：HQBUY 发布时间：2023-04-13

摘要： 德州仪器TMS320F280013x 32位微控制器(mcu)是C2000 实时微控制器家族的一员，该家族是可扩展的超低延迟器件，专为电力电子设备的效率而设计。

德州仪器TMS320F280013x 32位微控制器(mcu)是C2000 实时微控制器家族的一员，该家族是可扩展的超低延迟器件，专为电力电子设备的效率而设计。实时控制子系统基于TI的32位C28x DSP核心，可为从片上闪存或SRAM运行的浮点或定点代码提供120MHz的信号处理性能。三角数学单元(TMU)进一步提升了C28x CPU的性能，加速了实时控制系统的常见算法。

德州仪器TMS320F280013x支持最高256KB (128KW)的闪存，最高36KB (18KW)的片上SRAM也可用于补充闪存。高性能模拟模块集成到F280013x实时微控制器(MCU)中，并与处理和PWM单元紧密耦合，以提供最佳的实时信号链性能。14个PWM通道实现了各种功率级的控制，从三相逆变器到功率因数校正和其他先进的多级功率拓扑。

通过各种行业标准通信端口(如I(2)C, SPI, SCI和CAN)支持接口，并提供多个引脚muxing选项，以实现最佳信号放置。

特性

实时处理

120MHz C28x 32位DSP CPU
相当于240MHz Arm Cortex -M7基于设备的实时信号链性能
浮点单元(FPU)用于更精确的数学计算
三角数学单元(TMU)加速实时控制系统的关键算法

片上存储器

256KB (128KW)单组闪存(ecc保护)
36KB (18KW) RAM (ECC/奇偶保护)
双层完安全
安全引导和JTAG锁

时钟和系统控制

两个内部10MHz振荡器
外部电阻支持，改善内部振荡器性能(ExtR)
晶体振荡器或外部时钟输入
窗口看门狗定时器模块
时钟检测电路缺失
双时钟比较器(DCC)

3.3V I/O设计

内部VREG生成
停电复位(BOR)电路

系统外围设备

38个独立可编程多路通用输入/输出(GPIO)引脚(11个与模拟共享)
十个数字输入在模拟引脚上
增强外设中断扩展(ePIE)
支持多种低功耗模式(LPM)
UID (Unique Identification)编号

通讯周边设备

2个集成电路间(I(2)C)接口
1个CAN/DCAN总线端口
1个SPI (Serial Peripheral Interface)接口
三种兼容uart的串行通信接口(SCI)

模拟系统

数字故障滤波器
数字故障滤波器
COMPDACOUT(数)
最多21个外部通道(11个与GPIO共享)
每个ADC内置四个后处理模块(PPB)
两个4MSPS 12位模数转换器(adc)
一个带12位参考数模转换器的加窗比较器(CMPSS)
三个窗口比较器(CMPSS_LITE)与9.5位有效参考dac

增强的控制外围设备

集成死区支持
集成硬件跳闸区(TZs)
14个ePWM频道，其中两个频道具有高分辨率(150ps分辨率)
两个Enhanced Capture (eCAP)模块
一个增强正交编码器脉冲(eQEP)模块，支持CW/CCW操作模式
嵌入式模式生成器(EPG)

CMAC密钥(128位)SW AES
包选项

64针Low-profile Quad Flatpack (LQFP) [PM后缀]
48针LQFP [PT后缀]
48针超薄无铅平板封装(VQFN) [RGZ后缀]
32-pin VQFN [RHB后缀]

温度的选择

环境温度(T(A)): -40℃~ 125℃

应用程序

电器

空调室外机
洗衣机和烘干机
机器人割草机
商用电信整流器
泵和风扇
压缩机
无绳手持园艺工具
无绳电动工具
剪草机
电源驱动工具
炊具罩
洗碗机
冰箱和冰柜
空调室内机
真空机器人
空气净化器和加湿器
无绳吸尘器
搅拌机，搅拌机和食品加工机
居住风机

楼宇自动化

自动门和自动门
暖通电机控制

工厂自动化与控制

致动器
自动分拣设备

移动机器人电机控制器

纺织机器

马达驱动器

交流传动控制模块
交流驱动功率级模块
直线电机功率级
无人机螺旋桨ESC
伺服驱动控制模块
伺服驱动功率级模块
交流输入BLDC电机驱动
直流输入无刷直流电动机驱动
闭环步进
开环步进

工业强国

工业交直流

便携式电站

联合包裹

单相互动式UPS

单相在线UPS

电信和服务器能力

商人直流/直流
商户网络和服务器电源模块
商用电信整流器

电网基础设施

Microinverter
快速关闭
太阳电弧保护
太阳能充电控制器
太阳能功率优化器

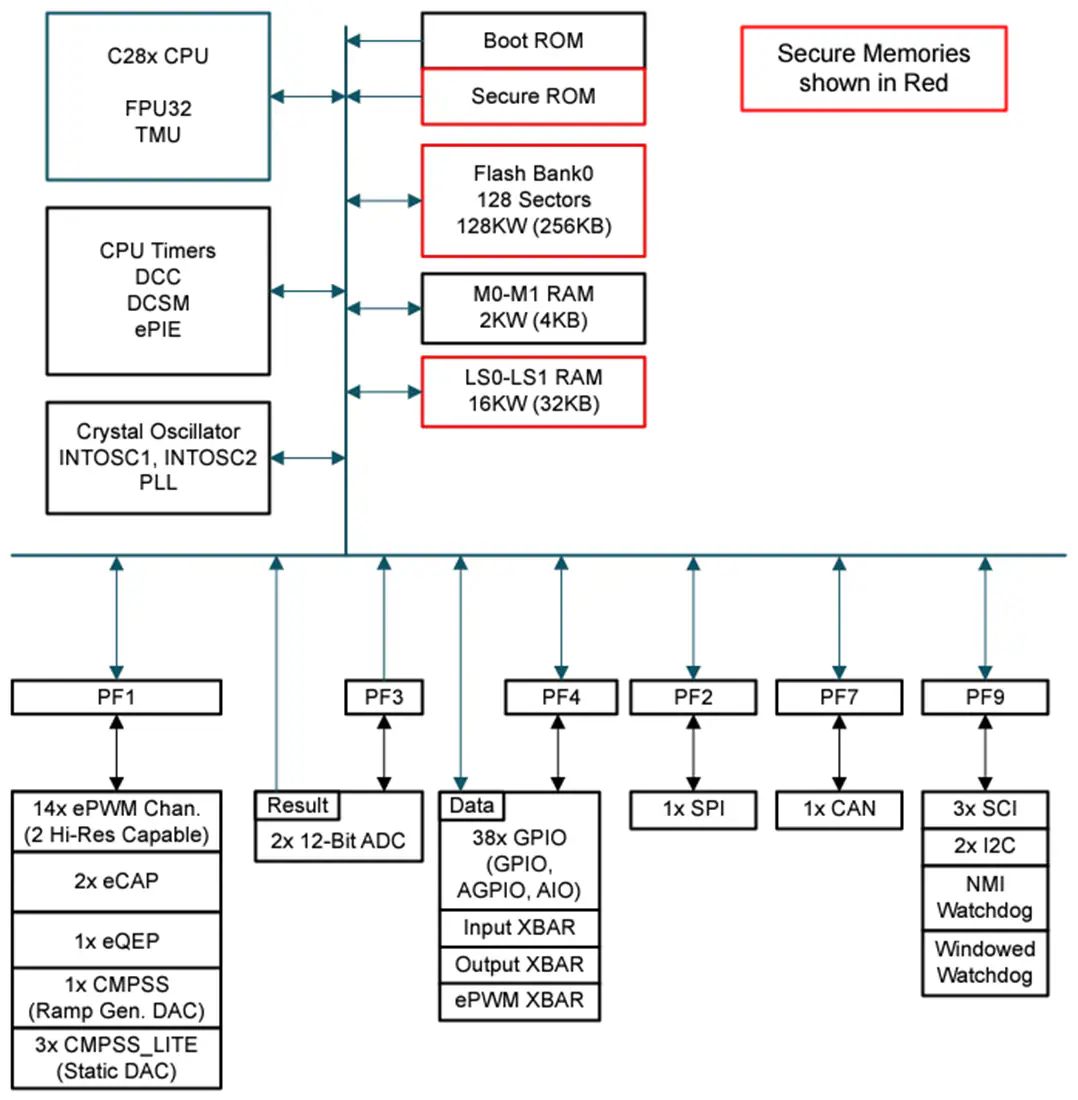

功能框图
