摘要： Analog Devices Inc.EV-ADF4377评估板旨在评估ADF4377频率合成器与集成压控振荡器(VCO)锁相环(PLLs)的性能。

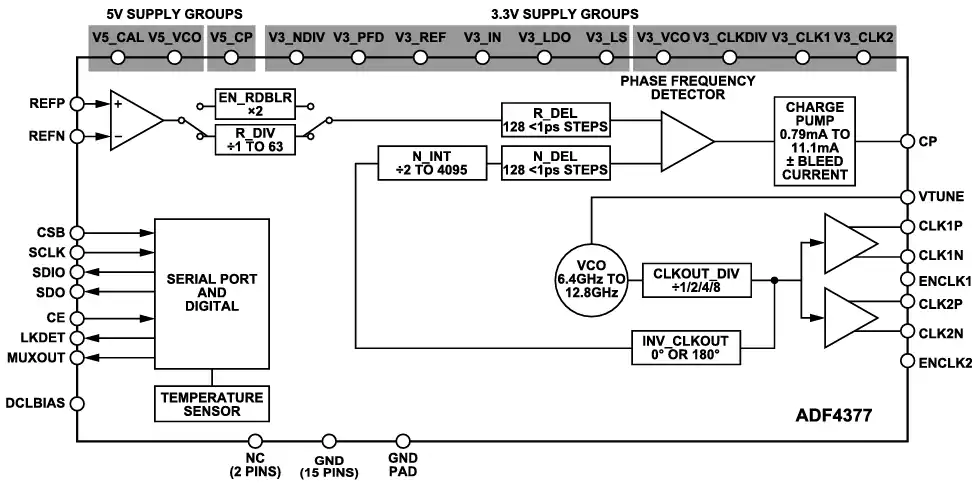

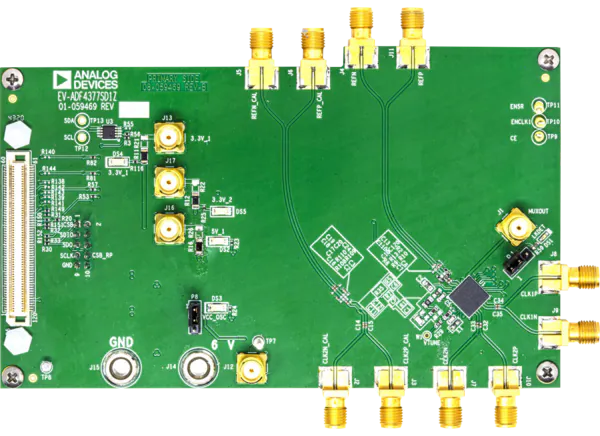

Analog Devices Inc.EV-ADF4377评估板旨在评估ADF4377频率合成器与集成压控振荡器(VCO)锁相环(PLLs)的性能。这款独立板具有USB接口、电源连接器、板载参考振荡器、传播延迟校准路径和超小型版本a (SMA)连接器。EV-ADF4377板VCO和输出分压器产生的频率范围为800MHz至12.8GHz。典型应用包括高性能数据转换器和MxFE时钟，无线基础设施(MC-GSM和5G)，以及测试和测量。
自备板包括:
ADF4377频率合成器
集成VCO，环路滤波器和USB接口
机载参考振荡器，传播延迟校准路径，和电压调节器
基于Windows 的软件允许从PC控制合成器功能
多芯片输出相位对准
外部供电6V
-160 dBc/Hz在12GHz宽带噪声地板
锁相环:
-239 dBc/Hz归一化带内相位噪声底
-147 dBc/Hz归一化带内1/f噪声
最高可达500MHz鉴相频率
最高可达1000MHz参考输入频率
- 95dbc at f(OUT) = 12GHz典型杂散f(PFD)
输出频率范围为800MHz至12.8GHz
抖动= 18 fsRMS (100Hz到100MHz集成带宽)
抖动= 27 fsRMS (ADC信噪比法)
参考输入输出延迟:
3ps设备间的标准偏差
0.03ps/°C温度系数
小于±0.1ps调节步长
高性能数据转换器和MxFE时钟
无线基础设施(MC-GSM和5G)
测试和测量
