摘要： 独特的设计使LV214严厉-2和执行3.81毫米，6.35毫米和8.89毫米间距。

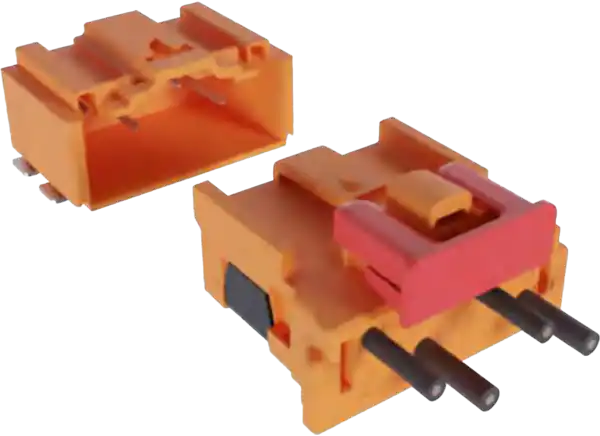

Amphenol FCI Minitek MicroSpace高压连接器是选择性负载压接线连接器平台，其独特的设计支持LV214严重-2，并在3.81mm, 6.35mm和8.89mm间距工作。这些连接器平台是LV214级别-2兼容键控，以防止视觉不匹配。高压连接器平台具有端子定位保证(TPA)，主要和次要触点保持和连接器定位保证(CPA)。Amphenol FCI Minitek MicroSpace高压选择性负载压接线连接器平台的高振动和抗锁定性能使其适用于恶劣环境。这些连接器的应用包括BMS、摄像头/传感器、集群/导航HVAC、标题照明和动力转向。
基于现有的和经过验证的设计控制进行设计
适用于恶劣环境
现有的压接部分和自动化压接工具高达22AWG
不需要特定的工业工具
振动时法向力为4N，连接器锁紧强度大于75N
高振动和抗锁定性能
防错极化
视觉失配预防系统
TPA确保适当的端子插入位置和保留
电流额定值可达4A每触点
满足更高的功率性能要求
CPA确保连接器正确匹配并锁定在一起
低插入力端子使其更容易与插座配合
百时美施贵宝
相机/传感器
集群/导航暖通空调
写标题的照明
动力转向
高电流合金，可选锡和金/GXT 电镀触点板头连接器
大电流合金，可选锡和金/GXT电镀压接端子
高温热塑性塑料，UL94V-0外壳
小于3N端子插入力/端子
可根据要求提供小于2N的低插入力端子
大于50N的端子保留到壳体内
Sn为20个配合周期;Au/GXT交配周期100次
大于50N (min.)的拉拔力为0.35qmm(2)
接触电阻小于30毫欧
大于100毫欧绝缘电阻
400V - 800V - 1200V电压
4A电流电压
1200V(AC) - 2500V(AC) - 3600V(AC)介电耐压
30°C(最高)温升
-40℃~ +130℃工作温度范围
LV214严格级别-2兼容
