摘要： 单片电源系统(MPS) MPQ4228 Buck Converter With Charging Port集成了一个单片降压开关模式转换器和一个USB限流开关。
单片电源系统(MPS) MPQ4228 Buck Converter With Charging Port集成了一个单片降压开关模式转换器和一个USB限流开关。该设备还具有USB Type-C 5V @ 3A模式配置通道用于USB端口。它在宽输入电源范围内实现3A输出电流，具有出色的负载和线路调节。
USB开关的输出是电流受限的。USB接口支持Apple 3A Divider模式、BC1.2 DCP方案、1.2V/1.2V模式。USB端口还支持USB Type-C 5V @ 3A DFP模式和Type-A模式(CC1 = 97.6k欧姆)。故障状态保护包括打嗝限流、输出过压保护(OVP)、DP/DM/CC1/CC2短路电池保护和热关机(TSD)。NTC输入端监控外部PCB和其他组件的温度。

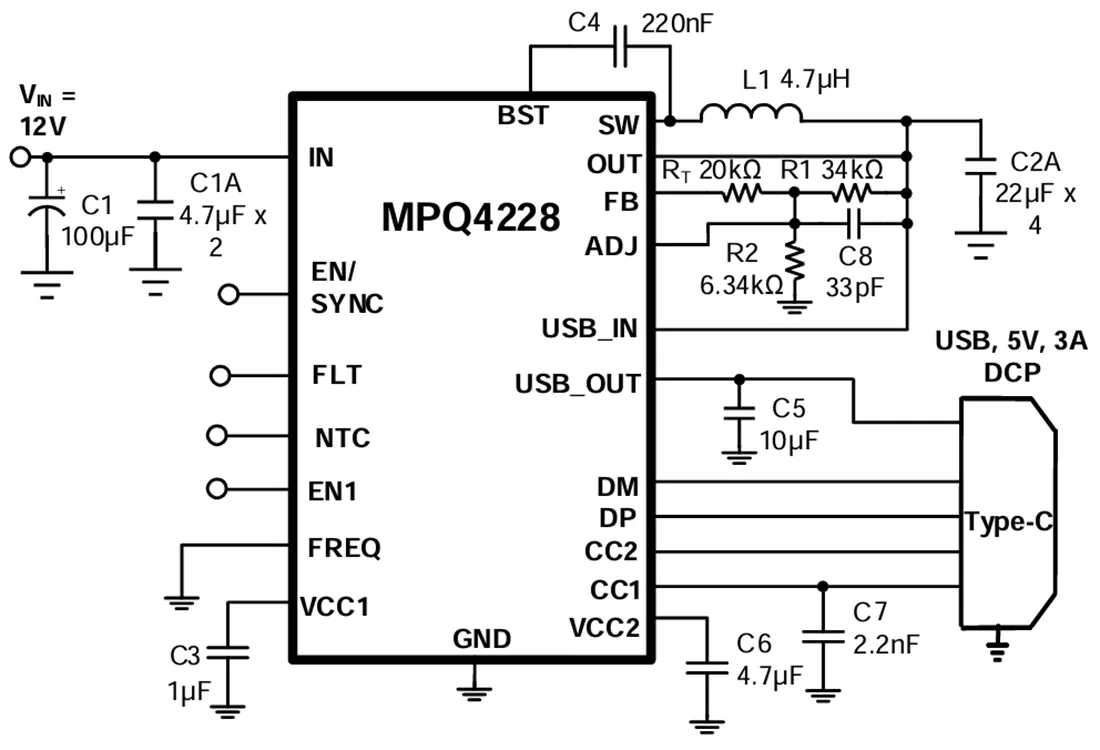

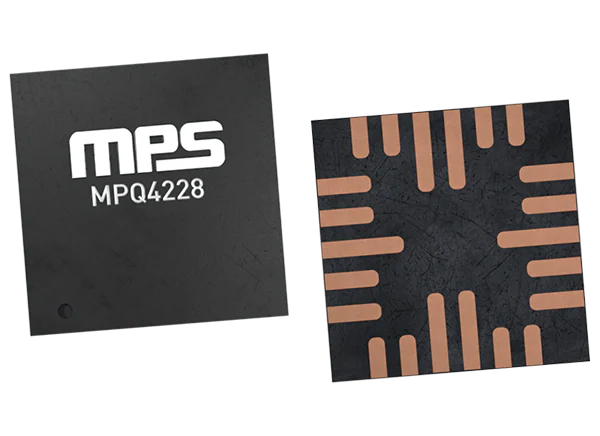

MPQ4228需要一些现成的标准外部组件。单片电源系统(MPS) MPQ4228采用QFN-22封装(4mm x 4mm)。
只支持Type-C或Type-A端口收费
NTC超温检测
通过Apple MFI R33认证测试
USB-IF Type-C认证
145°C内部负载脱落进入温度
独立USB开/关控制脚(EN1)
支持BC1.2 DCP模式、Apple 3A分频模式和1.2V/1.2V模式
USB_OUT, DP/DM, CC1/CC2引脚短到电池保护
宽的4.2V至36V连续工作输入电压范围
可选择开关频率(420kHz和2.2MHz与扩频)
3A输出电流
可选择强制CCM操作/自动PFM/PWM操作
集成20毫欧低R(DS(ON)) USB开关
线路跌落补偿
EN停机放电功能
OCP, OVP和OTP的故障指示
频率同步从200kHz到2.2MHz
buck和USB的打嗝电流限制
±8kV IEC 61000-4-2接触放电ESD等级CC1和CC2引脚
±8kV IEC 61000-4-2接触放电ESD额定值，DP和DM引脚上有一个小电阻，电容
±15kV IEC 61000-4-2空气放电ESD等级DP, DM, CC1和CC2引脚
QFN-22 (4mm x 4mm)封装，可湿侧
可选配AEC-Q100 1级
USB专用充电接口(DCP)
USB Type-C DFP接口
