摘要： 德州仪器LM2105EVM驱动评估模块(EVM)主要用于评估LM2105的性能。

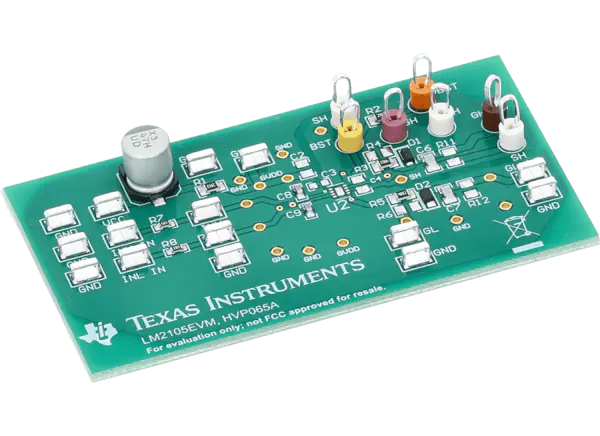

德州仪器LM2105EVM驱动评估模块(EVM)主要用于评估LM2105的性能。LM2105是一个105V启动电压、高侧、低侧驱动器，具有0.5A峰值源和0.8A吸收电流，用于驱动两个n沟道mosfet。同一板可用于评估支持封装中的其他引脚对引脚兼容部件。LM2105具有低传播延迟，驱动器输出的高、低侧上升沿和下降沿之间具有低传播延迟匹配，可可靠地定时栅极驱动信号。
德州仪器LM2105EVM可以评估LM2105，并将其与数据表参数或外部连接的电源器件进行比较，并具有源和汇栅极电阻灵活性规定。LM2105EVM评估板使用表面贴装测试点，允许连接INL, INH, GVDD和BST输入。各种其他测试点可用于探测LM2105。输入偏置的配置使得BST-SH高侧偏置可以来自GVDD，或者可以添加额外的外部偏置来直接提供BST-SH。高侧和低侧驱动器输出返回分别在SH和GND上分离，以允许评估LM2105 SH负电压能力。
评估模块为LM2105栅极驱动器的低压特性
5V至18V V(CC)供电范围
PCB布局优化偏置电源旁路帽，栅极驱动电阻选择
TTL和cmos兼容输入
电容负载，外部栅极驱动电阻，栅极驱动网络评估二极管
允许快速验证大多数数据表参数
测试点允许探测LM2105的所有关键引脚

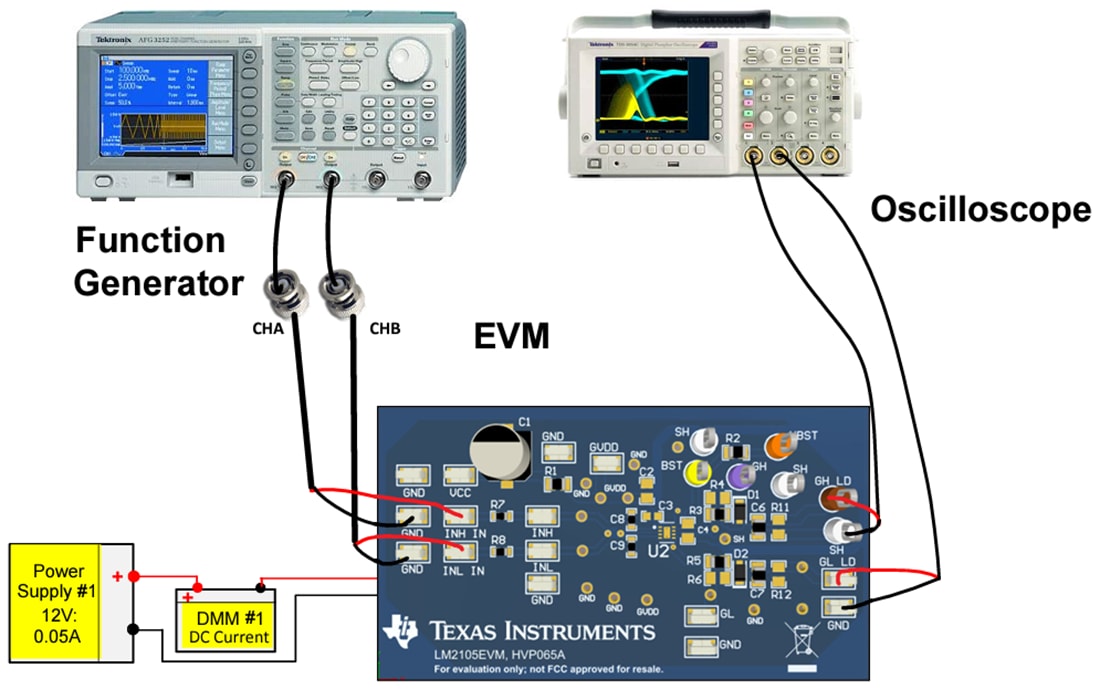

电力供应
直流电源，电压和电流大于20V, 1A，如安捷伦E3634A
函数发生器
10MHz以上的双通道函数发生器，如泰克AFG3252
数字万用表
电压和电流大于25V和1A的DMM，例如Fluke 187
示波器
带宽大于等于500MHz的四通道示波器，如DPO 7054
