摘要： 旨在满足当前处理器和平台的电源管理要求。

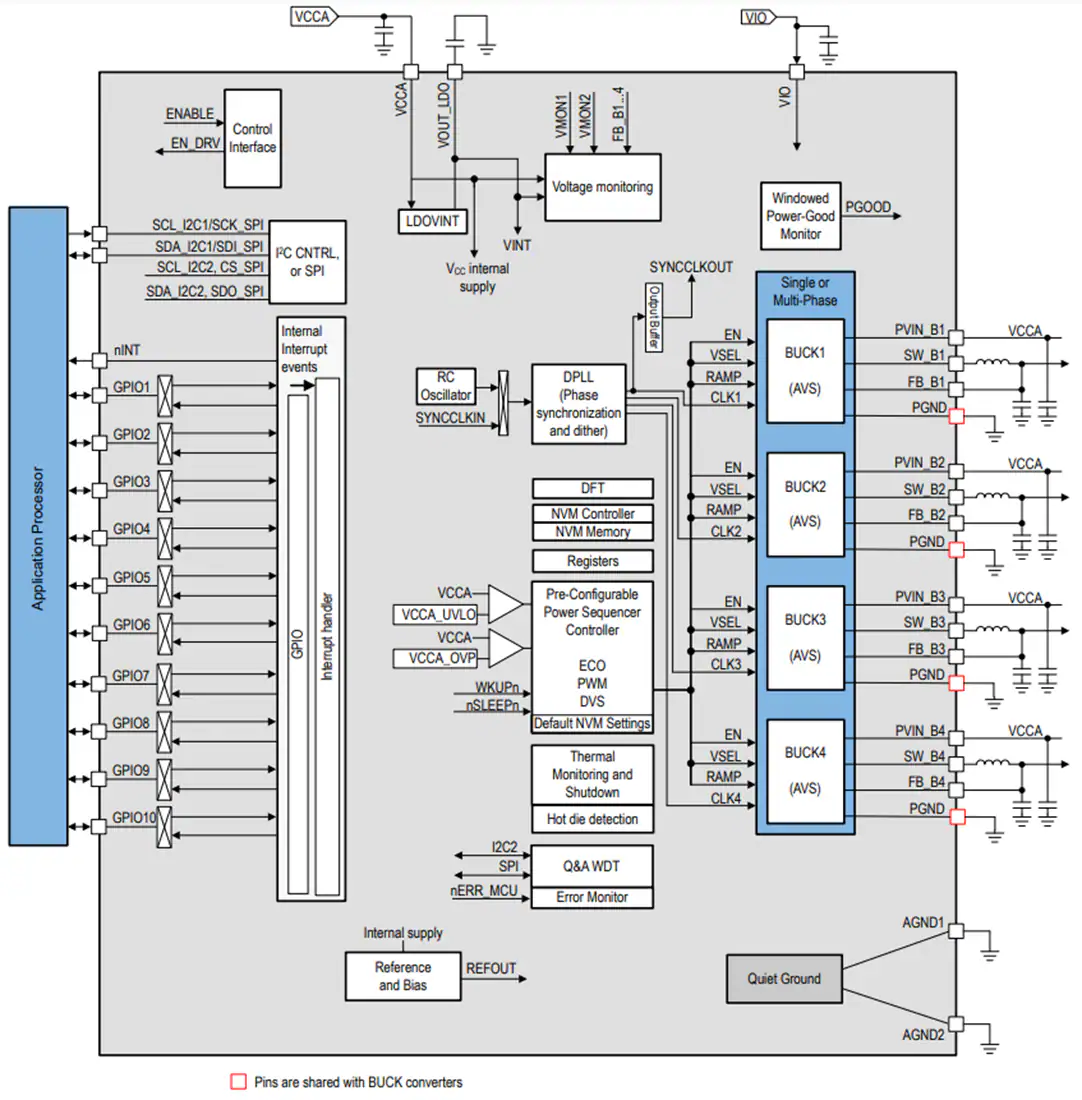

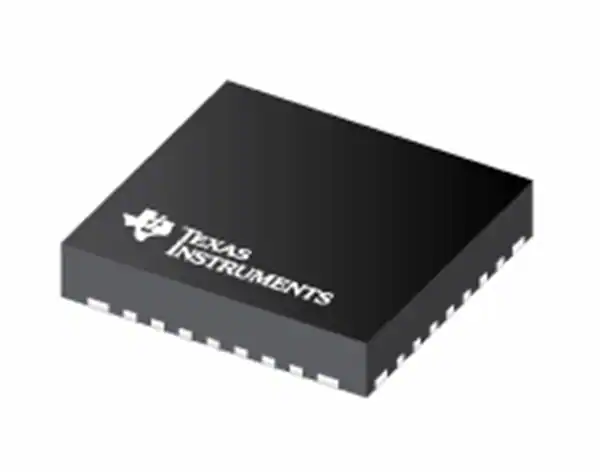

德州仪器LP8764-Q1 20A降压转换器旨在满足各种工业和安全相关汽车应用中当前处理器和平台的电源管理要求。该器件具有四个降压DC/DC转换器核心，可配置五种不同的相位配置，从一个4相输出到四个1相输出。设备设置可以使用I(2) c兼容串行接口或SPI串行接口进行更改。
自动PFM/PWM (AUTO模式)操作和自动加相和减相在很宽的输出电流范围内最大限度地提高效率。德州仪器LP8764-Q1设备支持多相输出的远程差分电压传感，以补偿稳压器输出和负载点(POL)之间的IR下降。该特性提高了输出电压的精度。开关时钟可以被强制到PWM模式并且相位是交错的。可以启用扩频模式，并且可以同步切换以最小化干扰。
AEC-Q100合格，结果如下
2.8V ~ 5.5V输入电压
设备温度等级1(环境工作温度范围-40℃~ +125℃)
设备HBM ESD分类级别2
器件CDM ESD分类等级C4B
功能性Safety-Compliant
为功能安全应用而开发
文档可用于帮助ISO 26262系统设计达到ASIL-D
文档可用于帮助IEC 61508系统设计达到SIL-3
系统能力达到ASIL-D
硬件完整性达到ASIL-D
窗口电压和过流监视器
看门狗可选择触发/ Q&A模式
电平或PWM误差信号监测(ESM)
具有高温警告和热关闭功能的热监测
位完整性(CRC)错误检测配置寄存器和非易失性存储器
四个高效降压DC/DC转换器
输出电压0.3V ~ 3.34V(多相输出0.3V ~ 1.9V)
最大输出电流:每相5A, 4相配置可达20A
0.5mV/µs至33mV/µs可编程输出电压自适应速率
2.2MHz或4.4MHz切换频率
十个可配置的通用I/O (GPIO)
用于多pmic同步的SPMI接口
输入过压监测(OVP)和欠压锁定(UVLO)
高级驾驶辅助系统(ADAS)
前置摄像头
环视系统ECU
远程雷达
传感器融合
域控制器
