NXP半导体PF5030故障安全系统基础芯片pmic的介绍、特性、及应用

来源：HQBUY 发布时间：2023-05-04

摘要： NXP Semiconductor PF5030故障安全系统基础芯片pmic具有多个开关模式电源(smps)和低压降稳压器(ldo)，专为S32Z2/E2处理器设计。

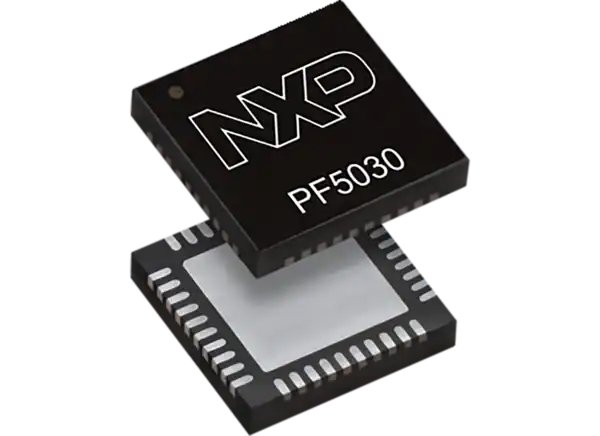

NXP Semiconductor PF5030故障安全系统基础芯片pmic具有多个开关模式电源(smps)和低压降稳压器(ldo)，专为S32Z2/E2处理器设计。最大输入电压高达5.25V，使PF5030 pic非常适合与恩智浦前系统电源系列(FS86, FS6x)或汽车传动系统市场中的任何其他前电源一起工作。内置的一次性可编程(OTP)内存存储了关键的启动配置，大大减少了通常用于设置外部稳压器输出电压和顺序的外部组件。启动后可通过I(2)C调节调节器参数，为不同的系统状态提供灵活性。

特性

电压

5.25V(DC)最大工作电压
支持工作电压范围低至3.3V
低功耗关机模式，低休眠电流(典型15µA)

电力供应

输出电压1.1V至4.1V可配置，电流可达400mA(DC)
输出电压1.0V ~ 4.1V可配置，电流可达2.5A(DC)
可配置输出电压从0.7V到1.5V，电流能力高达3.5A(DC)
可多相操作，最大电压为7.0A(DC)
BUCK1/2低压集成同步降压变换器
BUCK3低压集成同步降压变换器
LDO1/2低压LDO稳压器用于单片机I/O和系统外设

系统支持

1个输入引脚用于上电检测，兼容1.8V, 3.3V和5.0V
模拟多路复用与全系统电压和温度监测
通过XFAILB引脚增强了领导者/追随者的启动排序管理
在上电过程中10ms可选RSTB释放延迟，以满足某些MCU的要求
设备控制通过32位I(2)C接口与8位CRC

合规

开关稳压器的电磁兼容优化技术，包括扩频和手动频率调谐
EMI稳健性支持各种汽车EMI测试标准
IEC 61967-4传导辐射
IEC 62132-4导电抗扰度

功能安全

针对所有S32Z2/E2电源轨(0.8V, 1.1V, 1.8V和3.3V)的UV/OV安全目标1 (SG1/CSG_01)的ASIL D功能
在MCU监控功能(看门狗)上配置安全目标2 (SG2/CSG_02)上从QM到ASIL D的ASIL
独立电压监测电路
高达6个电压监测输入，目标精度为1.0%
逻辑和模拟内置自检(LBIST/ABIST)
具有潜在故障检测机制的安全输出(PGOOD, RSTB, FS0B)

配置和启用

40针QFN与外露垫优化热管理
用于设备定制的OTP编程

应用程序

电动汽车推进和动力系统域控制器
Chassis-integrated系统
S32Z2/E2配套芯片
