摘要： 允许快速评估DS560DF410计时器的高速和低速功能。

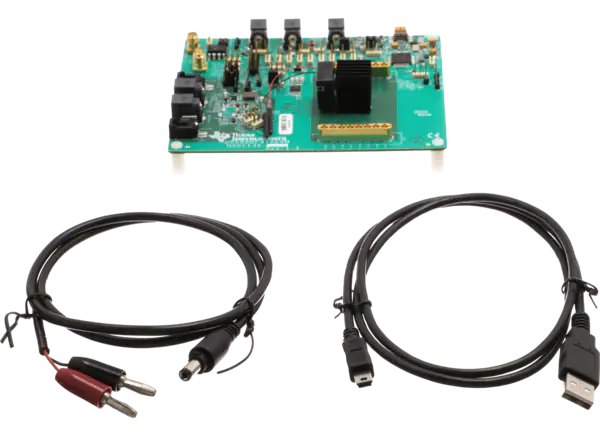

德州仪器DS560DF410EVM计时器评估模块(EVM)允许用户快速评估DS560DF410计时器的高速和低速功能。DS560DF410是一个集成信号调理的4通道多速率定时器。该设备支持PAM4和NRZ数据速率从19.6到28.9GBd的重新定时操作。集成的物理交流耦合电容器(TX和RX)消除了对PCB上的外部电容器的需要。DS560DF410依靠两个电源电压，1.2V和1.8V，通过板载电源树在评估模块上进行管理。
德州仪器DS560DF410可以通过默认的I(2)C双线串行目标模式进行配置，或者设备可以通过在控制器模式下操作从外部EEPROM配置自身。片上眼监视器，PRBS发生器和检查器功能允许全面的系统诊断。
5V电源，供电能力3A
电源线(包含在评估模块中)
USB 2.0 Mini-B电缆(包括作为评估模块的一部分)
散热器加上风扇组件(用于冷却计时器):作为评估模块的一部分预装
推荐-具有PAM4数据生成和错误检查功能的BERT
支持USB 2.0/3.0的PC机
推荐-一个高质量的采样范围，用于计时器发射机输出分析
可选-外部25MHz时钟信号用于计时器校准时钟
