德州仪器TPS25772-Q1汽车双端口PD控制器的介绍、特性、及应用

来源：HQBUY 发布时间：2023-05-05

摘要： 德州仪器TPS25772-Q1汽车双端口USB Type-C PD控制器为汽车双USB端口应用提供集成的降压转换器。

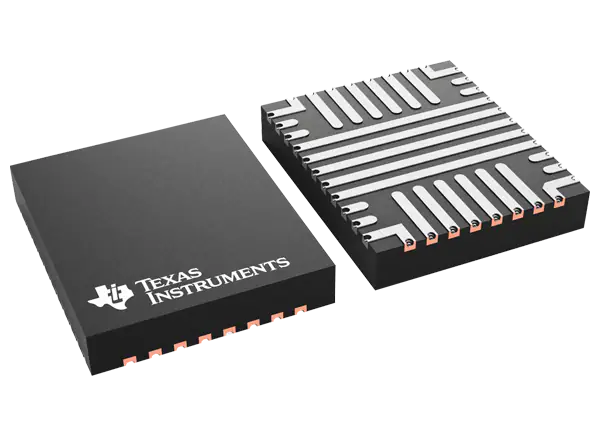

德州仪器TPS25772-Q1汽车双端口USB Type-C PD控制器为汽车双USB端口应用提供集成的降压转换器。TI TPS25772-Q1功能包括一个带有四个电源开关的集成降压转换器，一个Arm Cortex -M0和一个带Type-C电缆插头和方向检测的USB端口控制器。此外，该器件还集成了USB电池充电规范版本1.2 (BC1.2)检测、USB端点PHY、设备电源管理和监控电路、连接器引脚保护、过压和短路保护。

智能系统策略管理器最大限度地提供USB电源，同时保护系统免受汽车电池瞬态和过热条件的影响。

特性

AEC-Q100合格，结果如下:

设备温度等级1环境工作温度范围为-40℃~ +125℃
设备HBM ESD分类等级2
设备CDM ESD分类等级C2b
增强连接器引脚ESD保护

USB电源交付(PD)控制器与可编程电源(PPS)支持

宽V(IN) 5.5V至18V(最大40V)
集成降压四电源开关支持高达65W的USB PD输出功率
V(BUS)输出:3V ~ 21V，步长±20mV
I(BUS)输出:0A至3A，电流限制步长为±50mA
V(BUS)短路到VBAT和GND保护
V(BUS)电缆下垂补偿
MFi过流保护
开关频率有300kHz、400kHz、450kHz
带抖动的DC/DC同步输入/输出

USB端口配置选项

1个USB-PD接口(TPS25762-Q1)
2个USB-PD接口(TPS25772-Q1)

兼容USB

DCP:专用充电端口
CC逻辑，V(CONN)源，和放电
USB线缆极性检测
USB Type-C供电Rev 3.1
电池充电规范rev 1.2

传统快速充电

2.7V分压器-3模式
1.2V分压器模式
高压DCP协议

微控制器核心允许

固件更新
电源电压和温度相关的电源管理

短对V(BUS)和V(BAT)保护

V(公共汽车)
px_dp和Px_DM
Px_CC1和Px_CC2

应用程序

车载USB充电
汽车媒体中心

汽车头装置
汽车后座娱乐

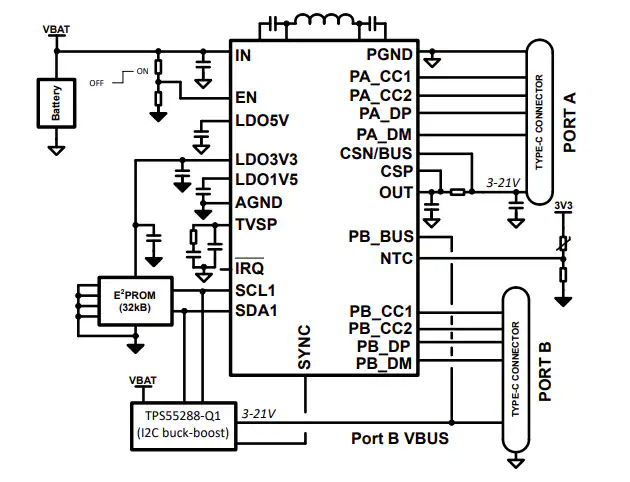

典型的应用程序
